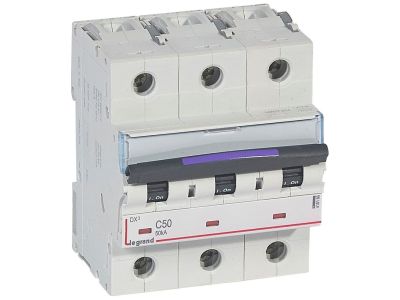

Wyłącznik nadprądowy S323 C50 3P 50 A 50KA DX3 | 410166 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy trójbiegunowy S323 C50 z serii DX3, o prądzie znamionowym 50 A i charakterystyce C, zapewnia skuteczne zabezpieczenie obwodów przed przeciążeniami i zwarciami przy napięciu 400 V~. Jego zdolność zwarciowa 50 kA gwarantuje bezpieczeństwo nawet w sieciach o wysokim potencjale zwarciowym. Szerokość 4,5 modułu (78,75 mm) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 50 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. linii zasilających silniki, piece czy instalacje przemysłowe.
• Charakterystyka C: Gwarantuje selektywność i ochronę odbiorników o podwyższonym prądzie rozruchowym – idealna do obwodów z silnikami i transformatorami.
• Zdolność zwarciowa 50 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa zapewnia niezawodne działanie w sieciach o dużym potencjale zwarciowym, minimalizując ryzyko uszkodzeń.
• Napięcie znamionowe 400 V~: Przeznaczony do sieci trójfazowych, zgodny z typowymi instalacjami w budynkach i przemyśle.
• Szerokość 4,5 modułu (78,75 mm): Kompaktowa obudowa umożliwia efektywne zagospodarowanie miejsca w rozdzielnicy przy zachowaniu wysokich parametrów.

Zgodność z Normami

Produkt spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych – wyłączników nadprądowych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S323 C50 znajduje zastosowanie w rozdzielnicach głównych i podrzędnych w instalacjach przemysłowych, handlowych i mieszkaniowych, gdzie wymagana jest wysoka zdolność zwarciowa. Charakterystyka C czyni go szczególnie odpowiednim do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.

• Zabezpieczenie obwodów silnikowych przed przeciążeniami i zwarciami.
• Ochrona linii zasilających piece elektryczne, klimatyzatory i inne urządzenia o dużym prądzie rozruchowym.
• Stosowanie w sieciach trójfazowych o napięciu 400 V~, np. w halach produkcyjnych, magazynach.
• Jako wyłącznik nadprądowy w rozdzielnicach głównych budynków komercyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Wyłącznik montowany jest na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 50 A oraz warunków instalacji. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 50 A.
• Jaka jest zdolność zwarciowa? Zdolność zwarciowa to 50 kA przy napięciu 400 V~, zgodnie z normą IEC 60947-2.
• Ile miejsca w rozdzielnicy zajmuje ten wyłącznik? Szerokość wynosi 4,5 modułu (78,75 mm).
