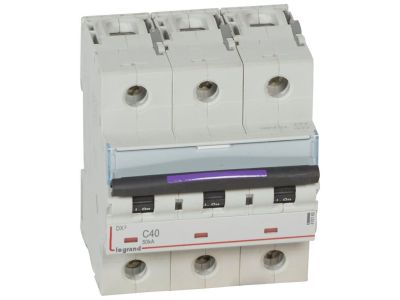

Wyłącznik nadprądowy S323 C40 3P 40 A 50KA DX3 | 410165 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 (numer katalogowy 410165) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 40 A i charakterystyce C. Dzięki zdolności zwarciowej 50 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Szerokość 4,5 modułu (78,75 mm) ułatwia montaż w rozdzielnicach modułowych na szynie DIN.

• Prąd znamionowy 40 A: Zabezpiecza przewody i odbiorniki przed przeciążeniem w obwodach o znacznym obciążeniu, zapewniając bezpieczną pracę bez ryzyka przegrzania.
• Charakterystyka C: Zaprojektowana do obciążeń o podwyższonym prądzie rozruchu – idealna do silników elektrycznych, transformatorów i odbiorników indukcyjnych.
• Zdolność zwarciowa 50 kA: Gwarantuje niezawodne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i personel przed zagrożeniami.
• Napięcie znamionowe 400 V~: Przystosowany do sieci trójfazowych, typowych dla instalacji przemysłowych i budynków wielorodzinnych.
• Szerokość 4,5 modułu (78,75 mm): Kompaktowa konstrukcja ułatwia integrację z istniejącą aparaturą modułową i oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy DX3 jest zgodny z wymaganiami normy IEC 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych oraz budynkowych. Posiada certyfikację CE.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy DX3 C40 sprawdzi się wszędzie tam, gdzie wymagana jest ochrona obwodów trójfazowych przed przeciążeniem i zwarciem. Dzięki charakterystyce C znajduje zastosowanie w obwodach z urządzeniami o wysokim prądzie rozruchowym.

• Ochrona obwodów zasilających silniki elektryczne w maszynach, pompach i wentylatorach.
• Zabezpieczenie linii oświetleniowych i gniazd wtykowych w instalacjach przemysłowych i komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych z obwodami trójfazowymi (piece, klimatyzatory, ładowarki EV).
• Ochrona odbiorników w systemach automatyki budynkowej (BMS) o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego DX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 40 A i obowiązującymi normami. Moment dokręcania zacisków oraz parametry połączeń winny być zgodne z dokumentacją producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – oznacza zadziałanie przy prądzie od 5 do 10-krotności prądu znamionowego (40 A), co sprawdza się w obwodach z silnikami i transformatorami o podwyższonym prądzie rozruchowym.
• Czy wyłącznik nadprądowy DX3 nadaje się do ochrony silnika? Tak, charakterystyka C jest powszechnie stosowana do zabezpieczania silników elektrycznych, pod warunkiem dobrania prądu znamionowego do prądu znamionowego silnika i jego rozruchu.
• Jaka jest szerokość wyłącznika w modułach? Szerokość wynosi 4,5 modułu (78,75 mm), co pozwala na łatwe umieszczenie w standardowych rozdzielnicach modułowych z szyną DIN.
