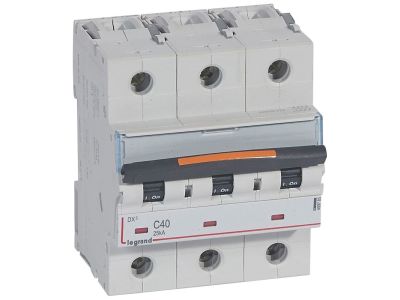

Wyłącznik nadprądowy S323 C40 3P 40 A 25KA DX3 | 409785 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 C40 3P 40A 25kA z serii DX3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 40 A i zdolności zwarciowej 25 kA przy napięciu 400 V~. Charakterystyka C zapewnia selektywną ochronę w obwodach z odbiornikami o charakterze indukcyjnym. Szerokość 4,5 modułu ułatwia instalację w standardowych rozdzielnicach modułowych na szynie DIN.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu, skutecznie chroniąc przed przeciążeniami i zwarciami.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje przerwanie prądów zwarciowych do 25 kA, co zwiększa bezpieczeństwo instalacji i ogranicza ryzyko uszkodzenia urządzeń.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 In – optymalna do obwodów silnikowych, transformatorów i odbiorników o wysokim prądzie rozruchowym.
• Napięcie znamionowe 400 V~: Przeznaczony do pracy w sieciach trójfazowych, zapewnia stabilną ochronę w standardowych instalacjach niskiego napięcia.
• Szerokość 4,5 modułu: Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicach modułowych i łatwy montaż na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy S323 C40 jest zgodny z normą IEC 60947-2. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy DX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, komercyjnych oraz przemysłowych.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych o dużym obciążeniu.
• Ochrona silników elektrycznych, agregatów i urządzeń o charakterze indukcyjnym (charakterystyka C).
• Stosowany w tablicach rozdzielczych w obiektach przemysłowych i usługowych.
• W obwodach zasilających pompy, kompresory, klimatyzatory oraz inne odbiorniki o wysokim prądzie rozruchowym.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 40 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 25 kA zgodnie z normą IEC 60947-2. Pozwala to na bezpieczne przerwanie najwyższych prądów zwarciowych występujących w typowych instalacjach.
• Do jakich obwodów zaleca się charakterystykę C? Charakterystyka C (wyzwalanie przy prądzie 5–10 In) jest przeznaczona do obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory, kompresory czy klimatyzatory.
• Czy wyłącznik nadprądowy S323 wymaga dodatkowego zabezpieczenia różnicowego? Wyłącznik nadprądowy zabezpiecza przed przeciążeniami i zwarciami, ale nie zapewnia ochrony przeciwporażeniowej. W zależności od wymogów instalacji może być konieczne zastosowanie wyłącznika różnicowoprądowego (RCD).
