Wyłącznik nadprądowy S323 C32 3P 32 A 50KA DX3 | 410164 Legrand

Opis i Kluczowe Cechy

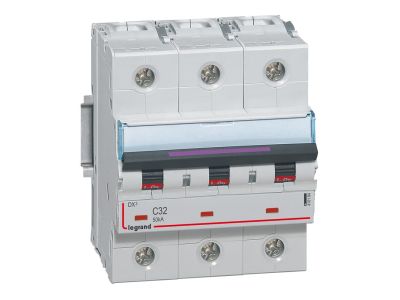

Wyłącznik nadprądowy S323 C32 3P 32 A 50 kA DX3 (symbol 410164) to trójbiegunowy aparat ochronny przeznaczony do pracy w sieciach napięcia 400 V~. Dzięki prądowi znamionowemu 32 A oraz charakterystyce C zapewnia skuteczne zabezpieczenie obwodów przed przeciążeniami i zwarciami. Szerokość 4,5 modułu (17,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 32 A: Odpowiedni do zabezpieczania obwodów odbiorników o znacznym obciążeniu, takich jak grupy gniazd, piece czy silniki.
• Charakterystyka wyzwalania C: Wyzwalanie przy prądach 5–10 × I_n – gwarantuje selektywność z poprzedzającymi zabezpieczeniami i szybką reakcję na zwarcia w obwodach z prądami rozruchowymi.
• Zdolność zwarciowa 50 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo instalacji nawet w warunkach dużego zwarcia.
• Napięcie znamionowe 400 V~: Przeznaczony do pracy w trójfazowych sieciach niskiego napięcia (L1/L2/L3).
• Szerokość 4,5 modułu (78,75 mm): Kompaktowa budowa ułatwia zabudowę w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy S323 C32 50 kA DX3 spełnia wymagania normy IEC/EN 60947-2 dotyczącej łączników niskiego napięcia. Produkt posiada oznakowanie CE i jest zgodny z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy z charakterystyką C i zdolnością zwarciową 50 kA znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych, gdzie wymagana jest niezawodna ochrona obwodów silnikowych, odbiorników o podwyższonych prądach rozruchowych oraz linii zasilających.

• Ochrona obwodów silników elektrycznych i urządzeń o charakterze indukcyjnym (np. sprężarki, pompy).
• Zabezpieczanie grup gniazd w warsztatach, halach produkcyjnych i magazynach.
• Ochrona linii zasilających rozdzielnice podrzędne w instalacjach wieloobwodowych.
• Stosowany jako zabezpieczenie główne w rozdzielnicach mieszkaniowych przy większych mocach przyłączeniowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 32 A oraz warunków zwarciowych. Zaciski dokręcać momentem podanym w dokumentacji producenta (zalecany moment dla przewodów 1,2 Nm, jeśli nie określono inaczej). Po zakończeniu montażu sprawdzić poprawność połączeń i wykonać próbę zadziałania.

FAQ

• Jaka jest różnica między charakterystyką B a C w wyłączniku S323 C32? Charakterystyka C wyzwala przy prądach 5–10 × I_n, podczas gdy B wyzwala przy 3–5 × I_n. Charakterystyka C jest zalecana do obwodów z odbiornikami o wyższych prądach rozruchowych (silniki, transformatory).
• Czy wyłącznik nadprądowy DX3 nadaje się do montażu w rozdzielnicy zewnętrznej? Aparat ten ma stopień ochrony IP20 (typowy dla aparatury modułowej), co oznacza ochronę przed dotknięciem, ale nie przed wilgocią i pyłem. Powinien być instalowany w rozdzielnicy o odpowiednim IP.
• Jaka jest zdolność zwarciowa tego wyłącznika przy napięciu 230 V? Zgodnie z danymi producenta zdolność zwarciowa podana jest dla napięcia 400 V~ (50 kA). Przy napięciu 230 V~ wartość ta może być wyższa, jednak aby uzyskać dokładne dane, należy sprawdzić kartę katalogową producenta.
