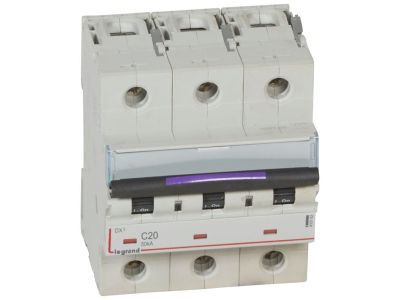

Wyłącznik nadprądowy S323 C20 3P 20 A 50KA DX3 | 410162 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 C20 (symbol 410162) z serii DX3 to trójbiegunowy aparat modułowy o prądzie znamionowym 20 A i charakterystyce C, zaprojektowany do ochrony obwodów elektrycznych przed skutkami przetężeń i zwarć. Dzięki zdolności zwarciowej 50 kA przy napięciu 400 V~ zapewnia skuteczną interwencję nawet w sieciach o wysokim potencjale zwarciowym, chroniąc instalację i odbiorniki. Szerokość 4,5 modułu (78,75 mm) umożliwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 20 A – charakterystyka C: Odpowiedni do zabezpieczania obwodów odbiorników o podwyższonym prądzie rozruchu (np. silniki, transformatory, oświetlenie LED z zasilaczami), eliminuje niepotrzebne wyłączenia przy chwilowych przeciążeniach.
• Zdolność zwarciowa 50 kA (IEC 60947-2): Gwarantuje skuteczne i bezpieczne przerwanie prądów zwarciowych o wysokiej energii, minimalizując ryzyko uszkodzenia aparatury i instalacji.
• Trójbiegunowa konstrukcja (3P): Zabezpiecza jednocześnie trzy fazy w sieciach trójfazowych 400 V~, zapewniając kompletną ochronę dla obwodów siłowych.
• Szerokość 4,5 modułu (17,5 mm każdy): Kompaktowa obudowa ułatwia planowanie rozdzielnicy, pozostawiając miejsce na inne aparaty modułowe.
• Norma IEC 60947-2: Produkt spełnia wymagania międzynarodowej normy dla łączników niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i budynkowych.

Zgodność z Normami

Wyłącznik nadprądowy S323 C20 jest zgodny z normą IEC 60947-2, która określa wymagania dla łączników niskiego napięcia stosowanych w rozdzielnicach. Posiada certyfikat CE, potwierdzający spełnienie europejskich wymogów bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Dzięki wysokiej zdolności zwarciowej znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach, gdzie wymagana jest duża pewność ochrony.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w obiektach użyteczności publicznej.
• Ochrona odbiorników o charakterze indukcyjnym (silniki, pompy, wentylatory) z charakterystyką C.
• Stosowanie w rozdzielnicach przemysłowych, gdzie spodziewane są duże prądy zwarciowe (do 50 kA).
• Zastosowania w instalacjach budynkowych wymagających niezawodnej selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż i wszelkie prace przy wyłączniku nadprądowym mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się na szynie TH35/DIN w rozdzielnicy. Moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją producenta – przekrój przewodów powinien być dobrany do prądu znamionowego 20 A (zalecany minimalnie 2,5 mm² Cu). Przed pierwszym włączeniem sprawdzić poprawność połączeń fazowych i neutralnego (wymagany w zależności od konfiguracji).

FAQ

• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyłącznik nadprądowy wyzwala w zakresie 5–10 razy prądu znamionowego (20 A → 100–200 A). Przeznaczony jest do obwodów, w których występują chwilowe skoki prądu (np. rozruch silników, transformatorów), minimalizując ryzyko nieuzasadnionych wyłączeń.
• Jaka jest zdolność zwarciowa tego wyłącznika? Wyłącznik S323 C20 posiada zdolność zwarciową 50 kA przy napięciu 400 V~, zgodnie z normą IEC 60947-2. Oznacza to, że bezpiecznie przerywa prądy zwarciowe do 50 000 amperów.
• Czy można go montować w rozdzielnicy mieszkaniowej? Tak, szerokość 4,5 modułu oraz montaż na szynie TH35 pozwalają na zastosowanie w standardowych rozdzielnicach. Ze względu na charakterystykę C i wysoką zdolność zwarciową sprawdza się w domowych instalacjach z większymi odbiornikami (np. pompa głębinowa, agregat).
