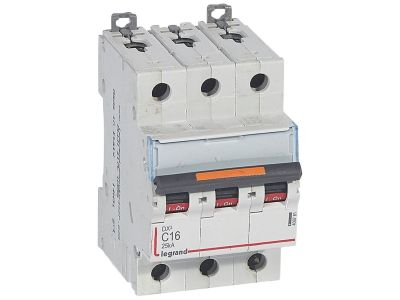

Wyłącznik nadprądowy S323 C16 3P 16A 25kA DX3 | 409781 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 C16 (symbol 409781) to trójbiegunowy aparat modułowy o prądzie znamionowym 16 A, napięciu 400 V~ i zdolności zwarciowej 25 kA. Szerokość 3 modułów (52,5 mm) pozwala na łatwą integrację w rozdzielnicach modułowych.

• Prąd znamionowy 16 A: zapewnia bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc instalację przed przeciążeniami.
• Charakterystyka C: gwarantuje selektywność wyzwalania w obwodach z odbiornikami indukcyjnymi (silniki, transformatory), minimalizując ryzyko zbędnych wyłączeń.
• Zdolność zwarciowa 25 kA: wysoki poziom odporności na zwarcia w sieciach przemysłowych i komercyjnych, zwiększający bezpieczeństwo całej instalacji.
• Napięcie znamionowe 400 V~: przystosowany do pracy w trójfazowych układach TN‑S, TN‑C oraz IT.
• Szerokość 3 modułów (52,5 mm): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy S323 C16 spełnia wymagania normy IEC 60947-2 dla wyłączników nadprądowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Uniwersalny wyłącznik modułowy przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych.

• Ochrona trójfazowych linii gniazd wtykowych i oświetlenia w budynkach użyteczności publicznej.
• Zabezpieczenie silników elektrycznych, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach systemów TN oraz IT.
• Element systemów automatyki budynkowej wymagający niezawodnej ochrony zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S323 C16 na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami. Momenty dokręcania śrub zaciskowych oraz dopuszczalne przekroje przewodów podano w dokumentacji producenta. Instalację i serwisowanie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S323 C16? Zdolność zwarciowa wynosi 25 kA, co pozwala na bezpieczne wyłączenie prądów zwarciowych w sieciach o dużym potencjale zwarciowym.
• Czy wyłącznik nadprądowy S323 C16 nadaje się do ochrony silników? Tak, charakterystyka C (zakres wyzwalania 5–10 In) zapobiega zbędnym wyłączeniom podczas rozruchu silników, a jednocześnie zapewnia skuteczną ochronę przy przeciążeniach i zwarciu.
• Jaką szerokość modułową ma ten wyłącznik? Zajmuje 3 moduły (52,5 mm), co odpowiada standardowemu polu montażowemu w rozdzielnicy modułowej.
