Wyłącznik nadprądowy S323 C16 3P 16 A 50KA DX3 | 410161 Legrand

Opis i Kluczowe Cechy

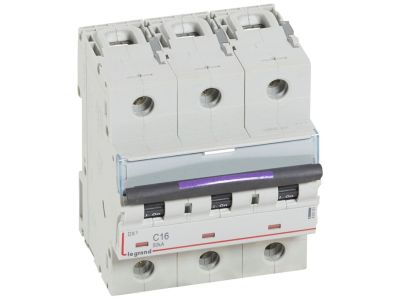

Wyłącznik nadprądowy z serii DX3, model S323 C16, to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce C. Zapewnia ochronę przed przeciążeniami i zwarciami w obwodach trójfazowych 400 V~, z dużą zdolnością zwarciową 50 kA potwierdzoną normą IEC 60947-2. Szerokość 4,5 modułu (78,75 mm) ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy In 16 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków w warunkach ustalonych.
• Charakterystyka C: dostosowana do zabezpieczania obwodów, w których występują urządzenia o podwyższonym prądzie rozruchu, np. silniki, transformatory, zapewniając selektywność zwarciową.
• Zdolność zwarciowa 50 kA (IEC 60947-2): skuteczna ochrona przed skutkami wysokich zwarć w instalacjach przemysłowych i budynkowych, minimalizująca ryzyko uszkodzenia sprzętu.
• Szerokość 4,5 modułu (78,75 mm): oszczędność miejsca w rozdzielnicy, ułatwiająca rozplanowanie aparatury modułowej na szynie TH35.
• Napięcie znamionowe 400 V~: przeznaczony do bezpośredniej pracy w układach trójfazowych, zgodny z typowymi instalacjami niskiego napięcia.

Zgodność z Normami

Urządzenie spełnia wymagania normy IEC 60947-2, co gwarantuje wysoką niezawodność i bezpieczeństwo w zastosowaniach przemysłowych oraz budynkowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S323 C16 znajduje zastosowanie w zabezpieczaniu obwodów trójfazowych przed skutkami przeciążeń i zwarć. Sprawdza się wszędzie tam, gdzie wymagana jest charakterystyka C i duża zdolność zwarciowa.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, usługowych i przemysłowych.
• Zabezpieczanie silników elektrycznych, pomp, sprężarek oraz urządzeń HVAC o podwyższonym prądzie rozruchu.
• Stosowanie w instalacjach z wydzielonymi obwodami oświetleniowymi i gniazdami wtykowymi wymagającymi charakterystyki C.
• Element systemów automatyki budynkowej i sterowania procesami przemysłowymi, gdzie wymagana jest selektywność zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 16 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń i stan izolacji.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, która jest zaprojektowana do zabezpieczania obwodów, w których występują urządzenia o wyższych prądach rozruchowych (np. silniki, transformatory). Zapewnia to selektywność zwarciową i unikanie zbędnych zadziałań w czasie rozruchu.
• Jaka jest maksymalna zdolność zwarciowa urządzenia? Zdolność zwarciowa wynosi 50 kA zgodnie z normą IEC 60947-2, co zapewnia skuteczną ochronę nawet w przypadku dużych zwarć w instalacjach przemysłowych i budynkowych.
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak, jest to wyłącznik trójbiegunowy (3P) przeznaczony do pracy w układach trójfazowych o napięciu 400 V~. Do zastosowań jednofazowych należy stosować odpowiednie wersje jednobiegunowe.
