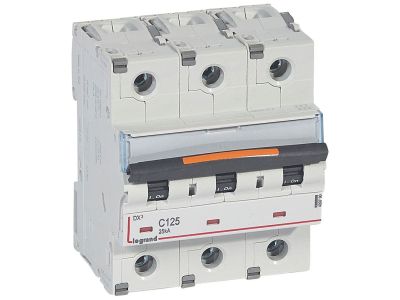

Wyłacznik nadprądowy S323 C125 3P 125 A 25KA DX3 | 409790 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 o symbolu 409790 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 125 A i napięciu 400 V~. Dzięki charakterystyce C oraz zdolności zwarciowej 25 kA zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć. Szerokość 4,5 modułu (78,75 mm) pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. przy zasilaniu rozdzielnic głównych.
• Zdolność zwarciowa 25 kA: Gwarantuje niezawodne wyłączenie prądów zwarciowych o wysokiej wartości, chroniąc przewody i odbiorniki.
• Charakterystyka C: Przeznaczona do obwodów z obciążeniami indukcyjnymi, takimi jak silniki, transformatory czy dławiki – opóźnienie wyzwalania pozwala uniknąć zbędnych wyłączeń przy rozruchu.
• Trójbiegunowy, 400 V~: Odpowiedni do ochrony obwodów trójfazowych w instalacjach przemysłowych i komercyjnych.
• Szerokość 4,5 modułu: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach o ograniczonej liczbie miejsc modułowych.

Zgodność z Normami

Wyłącznik nadprądowy DX3 spełnia wymagania normy IEC 60947-2, co potwierdza jego przydatność do stosowania w instalacjach przemysłowych i komercyjnych. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy DX3 o prądzie 125 A i charakterystyce C znajduje zastosowanie w obwodach wymagających wysokiej zdolności zwarciowej oraz stabilnej pracy przy obciążeniach indukcyjnych.

• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych.
• Ochrona obwodów silnikowych w instalacjach z napędami i urządzeniami mechanicznymi.
• Zabezpieczenie linii zasilających o dużym prądzie, np. pomp, sprężarek lub klimatyzatorów.
• Stosowanie w instalacjach, gdzie wymagana jest zdolność zwarciowa 25 kA (np. w pobliżu transformatorów).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 125 A. Moment dokręcania zacisków oraz pozostałe parametry montażowe należy stosować zgodnie z dokumentacją producenta dostarczoną z wyłącznikiem.

FAQ

• Czy wyłącznik nadprądowy DX3 jest przystosowany do napięcia 400 V? Tak, został zaprojektowany do pracy w sieciach trójfazowych 400 V~.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – wyzwalanie następuje przy prądzie od 5 do 10 razy większym od prądu znamionowego, co jest odpowiednie dla obciążeń indukcyjnych (silniki, transformatory).
• Jaką szerokość w module zajmuje ten wyłącznik? Zajmuje 4,5 modułu (78,75 mm), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
