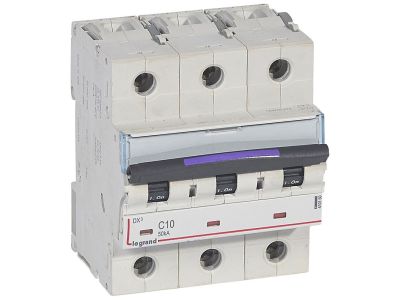

Wyłącznik nadprądowy S323 C10 3P 10 A 50KA DX3 | 410160 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 C10 z serii DX3 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 10 A i charakterystyce C, przeznaczone do pracy w sieciach 400 V~. Dzięki zdolności zwarciowej 50 kA zapewnia skuteczne odłączanie obwodów w przypadku zwarć. Szerokość 4,5 modułu (78,75 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów o standardowym obciążeniu instalacji domowych i przemysłowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5÷10 krotności In, idealne dla obciążeń o charakterze indukcyjnym i silników.
• Zdolność zwarciowa 50 kA (Icn): Gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Napięcie znamionowe 400 V~: Dostosowany do układów trójfazowych (3P) w sieciach TN-S, TN-C, IT.
• Szerokość 4,5 modułu (78,75 mm): Kompaktowa obudowa ułatwiająca montaż w standardowych rozdzielnicach na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy S323 C10 DX3 spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych przed skutkami przeciążeń i zwarć. Stosowany w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona obwodów gniazd wtykowych, oświetlenia i innych odbiorników w budynkach mieszkalnych i komercyjnych.
• Zabezpieczanie linii zasilających maszyny i urządzenia w przemyśle.
• Stosowany w instalacjach wymagających charakterystyki C, np. dla silników, transformatorów, zasilaczy impulsowych.
• Komponent rozdzielnic niskiego napięcia w systemach energetycznych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (zalecany przekrój 1–25 mm²).

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S323 C10? Charakterystyka C oznacza, że wyzwalanie następuje przy prądzie od 5 do 10 razy większym od prądu znamionowego (In). Jest odpowiednia dla obciążeń o podwyższonym prądzie rozruchu, np. silników.
• Jaka zdolność zwarciowa ma ten wyłącznik? Zdolność zwarciowa (Icn) wynosi 50 kA przy napięciu 400 V~, co zapewnia bezpieczne wyłączenie przy wysokich prądach zwarciowych.
• Jaki jest stopień ochrony (IP) wyłącznika? W danych producenta nie podano stopnia ochrony. W standardowych warunkach montażu w rozdzielnicy aparatura modułowa ma typowo IP20 – szczegółowe informacje należy sprawdzić w dokumentacji technicznej.
