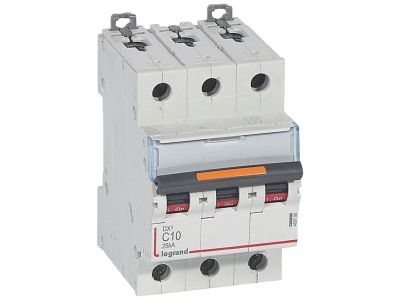

Wyłącznik nadprądowy S323 C10 3P 10 A 25KA DX3 | 409780 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 C10 3P 10A 25kA serii DX3 to trójbiegunowy aparat modułowy o prądzie znamionowym 10 A i charakterystyce C, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki zdolności zwarciowej 25 kA (IEC 60947-2) zapewnia skuteczne przerywanie prądów zwarciowych w instalacjach przemysłowych i budynkowych. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę przy obciążeniu do 10 A, chroniąc przewody i odbiorniki przed przeciążeniem.
• Charakterystyka C: Przeznaczona do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym – wyłącznik nie wyzwala się fałszywie przy krótkotrwałych udarach prądu rozruchowego.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Wysoka zdolność wyłączania prądów zwarciowych do 25 kA zapewnia ochronę nawet przy dużych zwarciach w sieci, minimalizując ryzyko uszkodzenia instalacji.
• Trójbiegunowy (3P) 400 V~: Odpowiedni do obwodów trójfazowych, stosowany w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest jednoczesne odłączanie wszystkich trzech faz.
• Szerokość 3 moduły (52,5 mm): Kompaktowy format pozwala na oszczędność miejsca w rozdzielnicy i umożliwia zabudowę większej liczby aparatów w ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy został zaprojektowany zgodnie z normą IEC 60947-2 (EN 60947-2), co potwierdza jego niezawodność i bezpieczeństwo w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S323 C10 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych do ochrony obwodów odbiorczych. Sprawdza się w instalacjach z obciążeniami indukcyjnymi wymagającymi charakterystyki C.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Zabezpieczenie obwodów oświetlenia przemysłowego z dławikami i statecznikami.
• Stosowany w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej, biurowców i hal produkcyjnych.
• Jako zabezpieczenie przed zwarciami i przeciążeniami w instalacjach trójfazowych do 400 V~.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 10 A i warunkami instalacji. Moment dokręcania zacisków – zgodny z dokumentacją producenta. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Wyłącznik nadprądowy przeznaczony jest do montażu w rozdzielnicach. Standardowo aparaty modułowe mają stopień ochrony IP20, a po zabudowie w rozdzielnicy o odpowiednim IP całość osiąga wyższy stopień ochrony.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Wyłącznik nie posiada podświetlenia. Sygnalizacja zadziałania wskazywana jest mechanicznym wskaźnikiem pozycji (ON/OFF) oraz charakterystycznym wyzwoleniem.
• Jaka jest charakterystyka wyzwalania dla tego modelu? Charakterystyka C oznacza, że wyłącznik wyzwala się przy prądzie od 5 do 10 krotności prądu znamionowego (In = 10 A), co jest optymalne dla obwodów z obciążeniami indukcyjnymi.
