Wyłącznik nadprądowy S323 3P C 80A 25kA serii DX3 | 409788 Legrand

Opis i Kluczowe Cechy

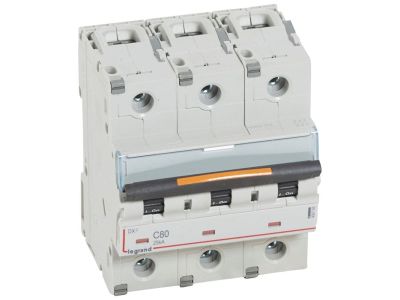

Wyłącznik nadprądowy S323 serii DX3 (symbol 409788) to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 80 A, charakterystyce C i zdolności zwarciowej 25 kA przy napięciu 400 V~. Dzięki wysokiej wydajności zwarciowej zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Szerokość 4,5 modułu (78,75 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 80 A – charakterystyka C: Zabezpiecza obwody o wyższych prądach rozruchowych (np. silniki, transformatory) przed przeciążeniem i zwarciem, minimalizując ryzyko wyłączeń zakłóceniowych.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie prądów zwarciowych w sieciach o dużej mocy zwarcia, chroniąc aparaturę i przewody.
• Trójbiegunowość (3P) przy 400 V~: Umożliwia jednoczesne odłączanie wszystkich faz w instalacjach trójfazowych, spełniając wymogi ochrony przeciwporażeniowej.
• Szerokość 4,5 modułu (17,5 mm): Kompaktowa budowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni oraz pozwala na gęste upakowanie obwodów.
• Seria DX3 – sprawdzona konstrukcja: Niezawodność potwierdzona w instalacjach przemysłowych i komercyjnych, z zachowaniem pełnej kompatybilności z akcesoriami modułowymi.

Zgodność z Normami

Wyłącznik nadprądowy S323 został zaprojektowany i przebadany zgodnie z normą IEC 60947-2, co zapewnia wymagany poziom bezpieczeństwa i zdolność łączeniową. Posiada oznaczenie CE oraz jest zgodny z wymaganiami dyrektyw niskonapięciowych. Produkt przeznaczony do eksploatacji w instalacjach o napięciu znamionowym 400 V~.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej 25 kA wyłącznik doskonale sprawdza się w obwodach o podwyższonych prądach rozruchowych oraz w miejscach wymagających niezawodnej ochrony przeciwzwarciowej.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych.
• Ochrona obwodów silników elektrycznych, transformatorów oraz innych urządzeń o charakterystyce indukcyjnej.
• Stosowanie w instalacjach komercyjnych i użyteczności publicznej, gdzie wymagana jest zdolność zwarciowa 25 kA.
• Praca w systemach dystrybucji energii wymagających selektywności i koordynacji z aparaturą modułową.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm) w pozycji pionowej, bez konieczności użycia narzędzi – zatrzask pozwala na szybkie i pewne osadzenie. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 80 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany 2–3 Nm). Prace wykonywać w rozdzielnicy o odpowiednim stopniu ochrony IP, zapewniającej warunki środowiskowe podane w karcie katalogowej.

FAQ

• Jaką normę spełnia wyłącznik nadprądowy S323? Wyłącznik jest zgodny z normą IEC 60947-2, co potwierdza jego zdolność zwarciową i bezpieczeństwo użytkowania w instalacjach przemysłowych.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 25 kA przy napięciu 400 V~, co zapewnia ochronę w sieciach o dużych mocach zwarcia.
• Ile miejsca zajmuje wyłącznik na szynie DIN? Szerokość wynosi 4,5 modułu (78,75 mm), co pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy.
