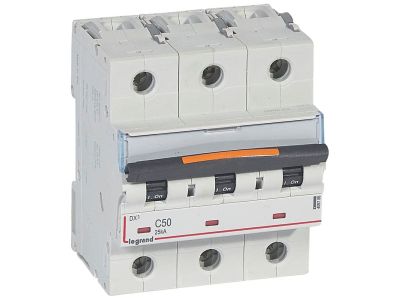

Wyłącznik nadprądowy S323 3P C 50A 25kA serii DX3 | 409786 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 serii DX3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 50 A i charakterystyce C, zaprojektowane do pracy w sieciach 400 V~. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę w instalacjach o podwyższonym ryzyku zwarć. Szerokość 4,5 modułów (78,75 mm) ułatwia zabudowę w standardowych szafach rozdzielczych.

• Prąd znamionowy 50 A: odpowiedni do obwodów o znacznym obciążeniu, takich jak silniki, piece czy linie kablowe w przemyśle.
• Charakterystyka C: wyzwalanie w zakresie 5–10 In zapewnia selektywność przy rozruchu urządzeń o podwyższonym prądzie, bez zbędnych wyłączeń.
• Zdolność zwarciowa 25 kA (400 V~): gwarantuje przerwanie prądów zwarciowych o dużej energii, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Trójbiegunowa konstrukcja: dedykowana do obwodów trójfazowych, umożliwia jednoczesne odłączenie wszystkich faz.
• Szerokość 4,5 modułów (17,5 mm każdy): pozwala na montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-2 dla łączników niskiego napięcia. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami.

Zastosowanie

Zabezpieczenie nadprądowe w obwodach trójfazowych AC 400 V – doskonałe rozwiązanie dla instalacji przemysłowych, komercyjnych oraz rozdzielnic głównych.

• Ochrona linii kablowych zasilających maszyny i urządzenia produkcyjne.
• Zabezpieczenie silników elektrycznych oraz innych odbiorników o charakterystyce zbliżonej do rezystancyjno-indukcyjnej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Element zabezpieczenia w szafach sterowniczych z grupowym sterowaniem odbiorami.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z normami. Moment dokręcania śrub zaciskowych – według dokumentacji producenta (zalecany dla przekroju 1,5–25 mm²: 2,0–3,0 Nm). Nieużywane zaciski należy pozostawić niepodłączone.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S323? Wyłącznik posiada zdolność zwarciową 25 kA przy napięciu 400 V~, co oznacza, że może bezpiecznie przerwać prąd zwarciowy o tej wartości bez uszkodzenia.
• Jaką szerokość modułową ma ten wyłącznik? Zajmuje 4,5 modułów (4,5 × 17,5 mm = 78,75 mm). Przed montażem należy uwzględnić to w rozdzielnicy.
• Do czego służy charakterystyka C? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego. Jest stosowana do zabezpieczania obwodów z urządzeniami o podwyższonym prądzie rozruchowym (silniki, transformatory).
