Wyłącznik nadprądowy S323 3P C 32A 25kA serii DX3 | 409784 Legrand

Opis i Kluczowe Cechy

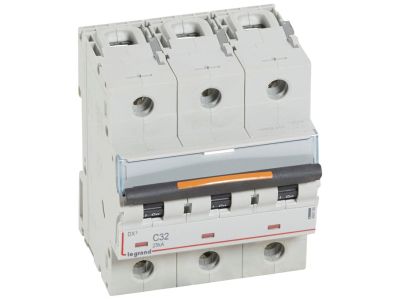

Wyłącznik nadprądowy S323 serii DX3 (symbol 409784) to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 32 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA (IEC 60947-2) przy napięciu 400 V~ zapewnia niezawodną ochronę instalacji w razie zwarcia. Szerokość 4,5 modułów (78,75 mm) umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 32 A: Zabezpiecza obwody o znacznym obciążeniu (np. linie gniazd, silniki) przed przeciążeniem i zwarciem bez ryzyka przegrzania przewodów.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 In – idealna do odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki, transformatory, oświetlenie LED.
• Zdolność zwarciowa 25 kA (400 V~): Bezpieczne wyłączenie prądów zwarciowych o wysokiej energii, minimalizuje ryzyko uszkodzenia instalacji i aparatury.
• Budowa trójbiegunowa (3P): Zabezpiecza wszystkie trzy fazy w układach trójfazowych, zapewniając kompletną ochronę zasilania.
• Szerokość 4,5 modułów (17,5 mm/mod.) – 78,75 mm: Kompaktowa obudowa ułatwiająca zabudowę w rozdzielnicach modularnych, oszczędność miejsca przy zachowaniu wysokich parametrów.

Zgodność z Normami

Wyłącznik nadprądowy S323 spełnia wymagania normy IEC/EN 60947-2 dotyczącej łączników niskonapięciowych. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Montaż zgodny z wytycznymi producenta gwarantuje bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 3P C 32A 25kA serii DX3 przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa i charakterystyka C.

• Ochrona linii zasilających silniki, pompy i urządzenia z dużym prądem rozruchowym.
• Zabezpieczenie obwodów gniazd w biurach, halach produkcyjnych i magazynach.
• Ochrona rozdzielnic głównych i podrozdzielnic przed skutkami przeciążeń i zwarć.
• Stosowany w instalacjach trójfazowych w systemach automatyki i sterowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość modułu – 4,5 jednostek (17,5 mm każda). Przyłącz przewody o przekroju dostosowanym do prądu 32 A (zalecany min. 6 mm² Cu) i dokręć śruby momentem zgodnym z dokumentacją producenta. Po montażu sprawdź poprawność działania i zadziałanie wyzwalaczy.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 25 kA przy napięciu 400 V~ zgodnie z normą IEC 60947-2. To oznacza, że wyłącznik bezpiecznie wyłączy prąd zwarciowy o wartości do 25 000 A.
• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyzwalanie następuje przy prądzie od 5 do 10-krotności prądu znamionowego (In). Jest przeznaczona do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, np. silniki, układy LED z zasilaczami impulsowymi.
• Jaką szerokość zajmuje wyłącznik w rozdzielnicy? Zajmuje 4,5 modułów, co przy standardowej szerokości modułu 17,5 mm daje 78,75 mm. Jest to kompaktowe rozwiązanie jak na trójbiegunowy wyłącznik o zdolności 25 kA.
