Wyłącznik nadprądowy S323 3P C 25A 25kA serii DX3 | 409783 Legrand

Opis i Kluczowe Cechy

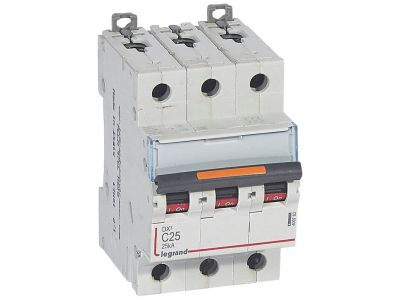

Wyłącznik nadprądowy DX3 (symbol 409783) to trójbiegunowy aparat modularny o charakterystyce C i prądzie znamionowym 25 A. Wyposażony w zdolność zwarciową 25 kA przy napięciu 400 V~, zapewnia skuteczne zabezpieczenie przeciążeniowe i zwarciowe w instalacjach niskiego napięcia. Szerokość 3 modułów (52,5 mm) umożliwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 25 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka C (5–10× In): Selektywne wyzwalanie przy prądach rozruchowych silników i odbiorników o podwyższonych poborach startowych.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Wysoka odporność na zwarcia, minimalizująca ryzyko uszkodzenia instalacji i aparatury.
• Napięcie robocze 400 V~: Kompatybilność z instalacjami trójfazowymi w systemach przemysłowych i budynkowych.
• Szerokość 3 modułów (52,5 mm): Łatwy montaż w rozdzielnicach modułowych wyposażonych w szynę DIN TH35.

Zgodność z Normami

Wyłącznik nadprądowy DX3 spełnia wymagania normy IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w warunkach zwarciowych. Posiada certyfikację CE oraz jest zgodny z dyrektywami Unii Europejskiej dla aparatury niskiego napięcia.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy DX3 o charakterystyce C znajduje zastosowanie wszędzie tam, gdzie wymagane jest zabezpieczenie przewodów i odbiorników przed skutkami przeciążeń i zwarć w obwodach o charakterze indukcyjnym.

• Zabezpieczenie silników elektrycznych i urządzeń z prądem rozruchowym (np. sprężarki, pompy, wentylatory).
• Ochrona linii kablowych i szyn zbiorczych w rozdzielnicach głównych i piętrowych.
• Instalacje w budynkach komercyjnych, biurowych i przemysłowych wymagające selektywności z wyłącznikami o niższej zdolności zwarciowej.
• Systemy rozdzielcze w obiektach o podwyższonych wymaganiach energetycznych (np. hale produkcyjne, magazyny).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego DX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych norm i przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Aparat montuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 25 A (zalecany przekrój 4 mm² Cu). Momenty dokręcania śrub oraz parametry przewodów – stosuj się do dokumentacji technicznej producenta dołączonej do opakowania.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60947-2 wyłącznik DX3 posiada zdolność zwarciową 25 kA przy napięciu 400 V~.
• Do jakich obwodów najlepiej nadaje się charakterystyka C? Charakterystyka C (wyzwalanie przy 5–10× I_n) jest przeznaczona do zabezpieczania obwodów z odbiornikami o dużych prądach rozruchowych, np. silniki, transformatory, oświetlenie wyładowcze.
• Ile modułów zajmuje ten wyłącznik? Jest to aparat trójbiegunowy o szerokości 3 modułów (52,5 mm).
