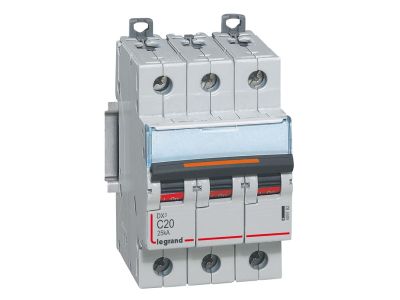

Wyłącznik nadprądowy S323 3P C 20A 25kA serii DX3 | 409782 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 z serii DX3 to trójbiegunowy (3P) aparat modułowy o prądzie znamionowym 20 A i charakterystyce wyzwalania C, przeznaczony do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę nawet w warunkach wysokiego prądu zwarcia, co minimalizuje ryzyko uszkodzenia instalacji i podłączonych urządzeń. Szerokość 3 modułów (52,5 mm) pozwala na łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapobiegając przeciążeniom i przegrzaniu przewodów.
• Charakterystyka wyzwalania C: Przeznaczona do obwodów, w których występują silniki, transformatory i inne odbiory z podwyższonym prądem rozruchowym – eliminuje zbędne wyłączenia przy rozruchu.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Wysoka skuteczność ochrony przy zwarciu – wyłącznik bezpiecznie przerywa przepływ prądu zwarciowego, chroniąc instalację i ludzi.
• Napięcie znamionowe 400 V~: Przystosowany do pracy w sieciach trójfazowych, typowych dla instalacji przemysłowych i komercyjnych.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych i pozwala na oszczędność miejsca na szynie DIN.

Zgodność z Normami

Wyłącznik nadprądowy S323 serii DX3 jest zgodny z normą IEC 60947-2, co potwierdza jego przydatność do zastosowań w instalacjach niskiego napięcia. Posiada oznaczenie CE i spełnia wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S323 3P C 20A znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach trójfazowych, zarówno w obiektach przemysłowych, jak i komercyjnych.

• Zabezpieczanie obwodów silników, transformatorów i innych urządzeń z dużym prądem rozruchowym w instalacjach przemysłowych.
• Ochrona obwodów gniazd wtyczkowych i odbiorników w budynkach użyteczności publicznej i komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe obwodów trójfazowych.
• Zabezpieczanie obwodów automatyki przemysłowej i sterowania, gdzie wymagana jest charakterystyka C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Przekrój przewodów należy dobrać do prądu znamionowego 20 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy S323 posiada podświetlenie? Nie, standardowe wyłączniki nadprądowe nie są wyposażone w podświetlenie. Stan łączenia styków sygnalizowany jest mechanicznie poprzez położenie dźwigni (wypadnięcie = wyłączenie).
• Jaki jest stopień ochrony wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Dokładne dane dotyczące obudowy rozdzielnicy należy sprawdzić w karcie katalogowej producenta.
• Do jakich obwodów zaleca się charakterystykę C? Charakterystyka C jest przeznaczona do obwodów, w których występują silniki, transformatory, zasilacze impulsowe i inne odbiory z charakterystycznym prądem rozruchowym. Wyłącznik z tą charakterystyką wytrzymuje krótkotrwałe przeciążenia przy rozruchu, nie powodując zbędnych wyłączeń.
