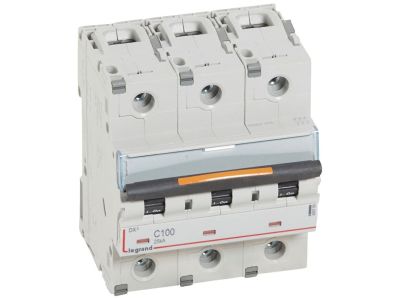

Wyłącznik nadprądowy S323 3P C 100A 25kA serii DX3 | 409789 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 z serii DX3 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 100 A i zdolności zwarciowej 25 kA, przeznaczone do pracy w sieciach 400 V~. Dzięki charakterystyce C zapewnia selektywne wyzwalanie przy przeciążeniach i zwarciu, chroniąc instalacje przed skutkami przepięć i przetężeń. Szerokość modułu 4,5 (4,5×17,5 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Trójbiegunowy 3P, 400 V~: Możliwość jednoczesnego odłączania wszystkich trzech faz, co zwiększa bezpieczeństwo i ułatwia lokalizację uszkodzeń w sieciach trójfazowych.
• Prąd znamionowy 100 A: Przeznaczony do obwodów o dużym obciążeniu, np. zasilania silników, grzejników czy tablic rozdzielczych bez ryzyka przegrzania styków.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe zapewnia niezawodność i bezpieczeństwo nawet w instalacjach o dużym potencjale zwarciowym.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 razy większym od prądu znamionowego, optymalne dla obwodów z silnikami, transformatorami i odbiornikami indukcyjnymi.
• Szerokość modułu 4,5 (≈78,75 mm): Kompaktowa budowa ułatwia montaż w standardowych szafach sterowniczych i rozdzielnicach modułowych na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy S323 spełnia wymagania normy IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikat CE oraz jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Model S323 sprawdzi się w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach trójfazowych o znacznym poborze prądu.

• Ochrona linii zasilających maszyny przemysłowe, silniki, pompy i sprężarki w układach trójfazowych.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej oraz halach produkcyjnych.
• Stosowanie w instalacjach z dużym udziałem odbiorników indukcyjnych (np. klimatyzatory, windy) wymagających charakterystyki C.
• Integracja z systemami automatyki budynkowej jako element zabezpieczenia obwodów sterowniczych i siłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S323 musi być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z normami dla prądu 100 A (zalecany przekrój 25–35 mm² Cu). Moment dokręcania śrub zacisków oraz inne szczegóły montażowe podano w dokumentacji producenta – przed instalacją zapoznaj się z instrukcją.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S323? Urządzenie posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego. Jest to optymalne rozwiązanie dla obwodów z silnikami i transformatorami.
• Czy wyłącznik nadaje się do ochrony silników trójfazowych? Tak, charakterystyka C oraz prąd 100 A sprawiają, że model S323 doskonale nadaje się do zabezpieczania linii zasilających silniki o mocach do około 50 kW (przy 400 V, cos φ ≈ 0,8). Należy pamiętać o koordynacji z wyłącznikiem silnikowym lub przekaźnikiem termicznym.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 25 kA zgodnie z normą IEC 60947-2, co zapewnia bezpieczeństwo nawet w instalacjach z wysokim prądem zwarciowym (np. blisko stacji transformatorowej).
