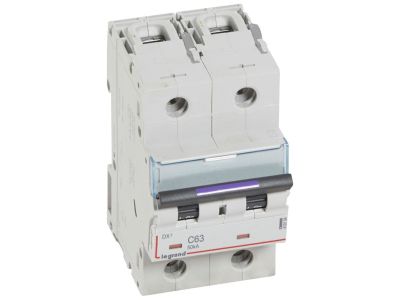

Wyłącznik nadprądowy S322 C63 2P 63 A 50KA DX3 | 410154 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S322 DX3 to dwubiegunowy aparat modułowy o prądzie znamionowym 63 A i charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki zdolności zwarciowej 50 kA zapewnia bezpieczeństwo nawet w instalacjach o wysokim potencjale zwarciowym. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 63 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa 50 kA (Icn): gwarantuje bezpieczne wyłączenie w sytuacji zwarcia w instalacjach o wysokiej mocy zwarciowej.
• Charakterystyka C (5–10 In): zapewnia selektywną ochronę i odporność na krótkotrwałe prądy rozruchowe, idealna do silników i transformatorów.
• Dwubiegunowy (2P): umożliwia jednoczesne rozłączanie obu biegunów w sieci 230/400 V~.
• Szerokość 3 modułów (52,5 mm): kompaktowa konstrukcja ułatwiająca montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy DX3 jest zgodny z normą IEC 60947-2, co potwierdza jego zdolność zwarciową 50 kA oraz parametry ochronne. Produkt oznaczony jest znakiem CE i spełnia wymagania dyrektywy niskonapięciowej.

Zastosowanie

Wyłącznik nadprądowy S322 C63 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagane jest zabezpieczenie obwodów o prądzie do 63 A. Charakterystyka C czyni go szczególnie przydatnym w obwodach z urządzeniami generującymi duże prądy rozruchowe.

• Ochrona obwodów silników elektrycznych, pomp, klimatyzatorów i sprężarek.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach piętrowych budynków użyteczności publicznej jako wyłącznik nadprądowy w obwodach odbiorczych.
• Łączenie z wyłącznikami różnicowoprądowymi w celu pełnej ochrony przeciwporażeniowej i przeciążeniowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S322 C63? Wyłącznik posiada zdolność zwarciową 50 kA zgodnie z normą IEC 60947-2, co zapewnia bezpieczne wyłączenie przy zwarciu w instalacjach o wysokiej mocy.
• Do jakich obwodów zaleca się charakterystykę C? Charakterystyka C (wyzwalanie przy 5–10 krotności prądu znamionowego) jest przeznaczona do obwodów z urządzeniami o dużym prądzie rozruchowym, takimi jak silniki, transformatory, sprężarki czy klimatyzatory.
• Czy wyłącznik DX3 można montować na szynie DIN? Tak, wyłącznik nadprądowy montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Montaż powinien wykonać wykwalifikowany elektryk z zachowaniem zasad bezpieczeństwa.
