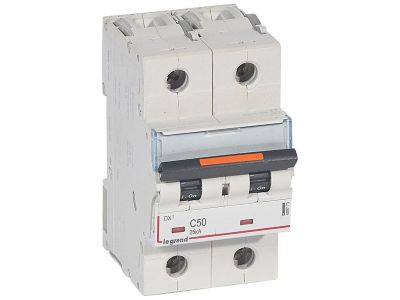

Wyłącznik nadprądowy S322 C50 2P 50 A 25KA DX3 | 409773 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S322 C50 z serii DX3 produkcji legrand to dwubiegunowe urządzenie modułowe o prądzie znamionowym 50 A i charakterystyce C, przeznaczone do zabezpieczania obwodów elektrycznych przed przeciążeniem i zwarciem. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczne odcięcie prądu w razie zwarcia nawet w instalacjach o dużym potencjale zwarciowym, co przekłada się na wysoki poziom bezpieczeństwa. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 50 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, takich jak płyty indukcyjne, piece elektryczne czy rozdzielnice podrzędne.
• Charakterystyka C (5–10 In): Odpowiednia do obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchowym – wyłącza dopiero przy wyraźnym przeciążeniu, unikając zbędnych zadziałań.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie prądu zwarciowego o wartości do 25 kA, co chroni przewody i odbiorniki nawet w warunkach dużego zwarcia.
• Dwa bieguny (2P): Zabezpiecza jednocześnie przewód fazowy i neutralny – zwiększa bezpieczeństwo, odłączając obie żyły w przypadku awarii.
• Napięcie robocze 230/400 V~: Uniwersalność zastosowania – może pracować zarówno w sieci jednofazowej (230 V), jak i międzyfazowo (400 V).

Zgodność z Normami

Wyłącznik nadprądowy S322 C50 DX3 został zaprojektowany zgodnie z międzynarodową normą IEC 60947-2 oraz europejską EN 60947-2, co potwierdza jego parametry zwarciowe i bezpieczeństwo użytkowania. Urządzenie posiada oznaczenie CE i jest dopuszczone do obrotu na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S322 C50 DX3 znajduje zastosowanie w rozdzielnicach mieszkaniowych, usługowych i przemysłowych jako zabezpieczenie obwodów odbiorczych przed skutkami przeciążeń i zwarć. Charakterystyka C czyni go szczególnie przydatnym w obwodach z odbiornikami o wysokim prądzie rozruchowym.

• Zabezpieczenie obwodów zasilających płyty indukcyjne, piece grzewcze, bojlery i inne urządzenia o dużej mocy.
• Ochrona linii doprowadzających do rozdzielnic podrzędnych w instalacjach trójfazowych (jako wyłącznik dwubiegunowy na fazę + neutralny).
• Stosowanie w obwodach z silnikami elektrycznymi, kompresorami, windami – gdzie charakterystyka C zapobiega niepotrzebnym wyłączeniom przy starcie.
• Zastosowanie w instalacjach przemysłowych i komercyjnych o podwyższonym potencjale zwarciowym (do 25 kA).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z obowiązującymi przepisami (PN-HD 60364). Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy S322 C50 posiada podświetlenie? Nie, w danych produktu nie przewidziano elementu podświetlającego. Jest to klasyczny wyłącznik nadprądowy bez funkcji sygnalizacji optycznej.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W karcie katalogowej nie podano stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 w obudowie rozdzielnicy – szczegóły należy sprawdzić w dokumentacji całej rozdzielnicy.
• Czy wyłącznik ten zadziała przy przeciążeniu o małej wartości? Charakterystyka C oznacza, że wyzwalacz termobimetalowy reaguje na przeciążenie, ale w zakresie 5–10 In działa wyzwalacz elektromagnetyczny (zwarciowy). Przy niewielkim przeciążeniu wyłączenie nastąpi z opóźnieniem – jest to prawidłowe i zapobiega zbędnym zadziałaniom.
