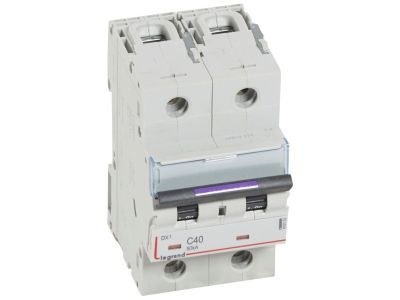

Wyłącznik nadprądowy S322 C40 2P 40 A 50KA DX3 | 410152 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S322 C40 z serii DX3 to dwubiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 50 kA zapewnia skuteczną ochronę instalacji nawet przy bardzo wysokich prądach zwarciowych. Urządzenie zajmuje 3 moduły (52,5 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka C: zaprojektowana do obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym – zapewnia selektywność i ogranicza zbędne wyłączenia.
• Zdolność zwarciowa 50 kA (400 V~): gwarantuje niezawodną ochronę w sieciach o dużej mocy zwarciowej, np. w rozdzielnicach przemysłowych.
• Szerokość 3 modułów (52,5 mm): oszczędza miejsce w szafie rozdzielczej i pozwala na łatwe rozmieszczenie większej liczby aparatów.
• Napięcie pracy 230/400 V~: przystosowany do typowych instalacji jednofazowych i trójfazowych w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik został zaprojektowany i przebadany zgodnie z normą IEC 60947-2, co potwierdza jego bezpieczeństwo oraz skuteczność w ochronie obwodów przed przeciążeniami i zwarciami. Posiada oznaczenie CE i może być stosowany w instalacjach zgodnych z wymaganiami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S322 C40 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami przeciążeń i zwarć. Dzięki charakterystyce C sprawdza się szczególnie w obwodach o charakterze indukcyjnym.

• Ochrona obwodów zasilających silniki elektryczne, pompy, sprężarki i wentylatory.
• Zabezpieczenie linii oświetleniowych oraz gniazd wtyczkowych w instalacjach przemysłowych i biurowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Ochrona obwodów transformatorów oraz innych urządzeń z dużym prądem rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach zamkniętych. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz wartość momentu dokręcania należy sprawdzić w dokumentacji producenta (jeśli jest dostępna). Przed przystąpieniem do prac upewnij się, że obwód jest wyłączony spod napięcia i zabezpieczony przed przypadkowym załączeniem.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S322 C40? Wyłącznik posiada zdolność zwarciową 50 kA przy napięciu 400 V~, zgodnie z normą IEC 60947-2, co zapewnia ochronę nawet w sieciach o wysokim poziomie mocy zwarciowej.
• Dlaczego wybrano charakterystykę C? Charakterystyka C jest przeznaczona do obwodów, w których występują podwyższone prądy rozruchowe (np. silniki, transformatory). Pozwala uniknąć zbędnych wyłączeń przy jednoczesnym zapewnieniu skutecznej ochrony przed przeciążeniem i zwarciem.
• Do jakiego napięcia mogę stosować ten wyłącznik? Wyłącznik jest przystosowany do pracy w sieciach 230/400 V~, co umożliwia stosowanie go zarówno w obwodach jednofazowych, jak i trójfazowych.
