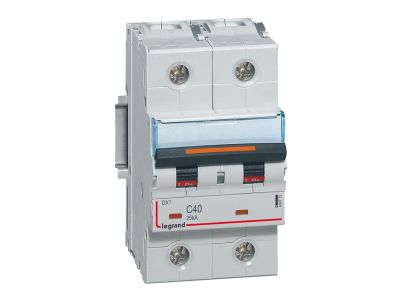

Wyłącznik nadprądowy S322 C40 2P 40 A 25KA DX3 | 409772 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S322 C40 z serii DX3 to dwubiegunowy aparat o prądzie znamionowym 40 A i zdolności zwarciowej 25 kA. Dzięki charakterystyce C gwarantuje niezawodne zabezpieczenie obwodów przed przeciążeniami i zwarciami w instalacjach o napięciu 230/400 V~. Szerokość 3 modułów (52,5 mm) umożliwia łatwy montaż w rozdzielnicach modułowych.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania aparatu.
• Charakterystyka C (C40): Wyzwalanie przy 5–10-krotności prądu znamionowego – idealne do odbiorów o charakterze indukcyjnym i silników.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych w instalacjach przemysłowych i komercyjnych.
• Napięcie pracy 230/400 V~: Uniwersalność zastosowania w sieciach jednofazowych i trójfazowych (pomiędzy fazami).
• Szerokość 3 modułów (52,5 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy S322 C40 spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S322 C40 przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Sprawdza się w instalacjach wymagających wysokiej zdolności zwarciowej.

• Zabezpieczenie obwodów silników i urządzeń indukcyjnych (charakterystyka C).
• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach komercyjnych oraz przemysłowych.
• Zasilanie styczników, przekaźników i aparatury modułowej w szafach sterowniczych.
• Stosowanie w instalacjach o napięciu 230 V AC (faza-N) oraz 400 V AC (faza-faza) przy odpowiedniej konfiguracji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Dokręć przewody z momentem zgodnym z dokumentacją producenta – przekrój przewodów dobierz do obciążenia i prądu znamionowego 40 A. Po montażu sprawdź poprawność połączeń i wykonaj próbę działania.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Nie, wyłącznik nadprądowy S322 C40 nie jest wyposażony w podświetlenie ani wskaźnik zadziałania – stan wyzwolenia rozpoznajesz po położeniu dźwigni (dół = wyłączony).
• Jaki stopień ochrony IP ma ten wyłącznik? W karcie katalogowej nie podano stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się standardowy stopień ochrony IP20 dla części przedniej (brak ochrony przed wilgocią).
• Jaka jest różnica między charakterystyką C a B w praktyce? Charakterystyka C wyzwala przy 5–10-krotności prądu znamionowego, co jest zalecane dla odbiorów o większym prądzie rozruchowym (np. silniki). Charakterystyka B (3–5×In) jest przeznaczona do obwodów czysto rezystancyjnych i odbiorów o małym udarze prądowym.
