Opis i Kluczowe Cechy

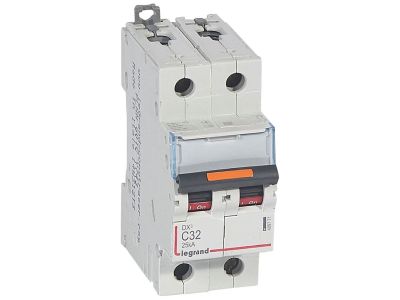

Wyłącznik nadprądowy S322 C32 z serii DX3 to dwubiegunowy wyłącznik o prądzie znamionowym 32 A i zdolności zwarciowej 25 kA, spełniający wymagania normy IEC 60947-2. Charakterystyka C zapewnia selektywne zabezpieczenie obwodów przed skutkami przeciążeń i zwarć, co przekłada się na niezawodną ochronę instalacji elektrycznej. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicy na szynie TH35.

• Dwubiegunowa konstrukcja (2P): Umożliwia jednoczesne odłączenie przewodu fazowego i neutralnego w instalacjach jednofazowych 230 V, zwiększając bezpieczeństwo obsługi i izolację obwodu.
• Prąd znamionowy 32 A (C32): Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody i odbiorniki przed ryzykiem przegrzania w stanach przeciążeniowych.
• Zdolność zwarciowa 25 kA (wg IEC 60947-2): Gwarantuje skuteczne wyłączenie prądów zwarciowych o bardzo dużej wartości, minimalizując ryzyko uszkodzenia instalacji i ryzyko pożaru.
• Charakterystyka C: Zaprojektowana do zabezpieczania obwodów z odbiornikami o charakterze indukcyjnym i rezystancyjnym – idealna do silników, oświetlenia, gniazd wtyczkowych i rozdzielnic podrzędnych.
• Szerokość 2 modułów (35 mm): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy i upraszcza rozplanowanie aparatury modułowej.

Zgodność z Normami

Wyłącznik nadprądowy S322 C32 DX3 spełnia wymagania normy IEC 60947-2 (PN-EN 60947-2), co potwierdza certyfikacja CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami i normami europejskimi.

Zastosowanie

Wyłącznik nadprądowy DX3 S322 C32 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach do zabezpieczania obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w instalacjach jednofazowych (230 V) o prądzie znamionowym do 32 A.
• Ochrona linii zasilających odbiorniki o charakterze indukcyjnym, np. silniki, pompy, sprężarki, klimatyzatory.
• Stosowanie w rozdzielnicach głównych jako zabezpieczenie obwodów rozgałęźnych z wymaganą wysoką zdolnością zwarciową 25 kA.
• Element selektywnej ochrony w instalacjach wielostopniowych z wyłącznikami różnicowoprądowymi i bezpiecznikami.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość 2 modułów (35 mm). Przekrój przewodów należy dobrać do prądu znamionowego 32 A zgodnie z normami budowy instalacji elektrycznych. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy S322 C32 ma podświetlenie lub sygnalizację stanu? Nie, standardowy wyłącznik nadprądowy DX3 nie jest wyposażony w podświetlenie. Stan zadziałania (wyłączenie) sygnalizowany jest mechanicznym położeniem dźwigni – w pozycji „OFF” obwód jest rozwarty.
• Jaki stopień ochrony IP ma ten wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony IP20 (osłona palców). Po zabudowie w rozdzielnicy z drzwiami IP wartość ochrony wzrasta do poziomu wynikającego z klasy szczelności całej rozdzielnicy.
• Czy wyłącznik rozłącza zarówno fazę, jak i przewód neutralny? Tak, jako wyłącznik dwubiegunowy (2P) rozłącza jednocześnie oba bieguny: fazę (L) i neutralny (N), co zapewnia pełną izolację obwodu po stronie zasilania i bezpieczeństwo podczas prac serwisowych.
