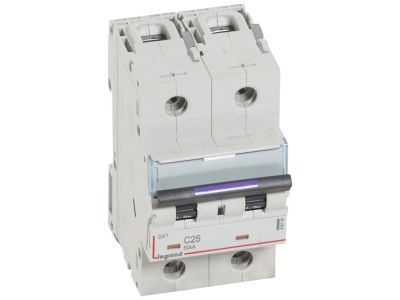

Wyłącznik nadprądowy S322 C25 2P 25 A 50KA DX3 | 410150 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S322 C25 z serii DX3 (symbol 410150) to dwubiegunowe urządzenie zabezpieczające o prądzie znamionowym 25 A i charakterystyce C. Dzięki zdolności zwarciowej 50 kA zapewnia skuteczną ochronę instalacji w warunkach wysokich prądów zwarciowych, co przekłada się na bezpieczeństwo ludzi i mienia. Szerokość 3 modułów (52,5 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 25 A: umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu – idealny do ochrony odbiorników przemysłowych i domowych.
• Charakterystyka C: wyzwalanie przy prądzie 5–10 krotności In, co pozwala na selektywne zabezpieczenie obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.
• Zdolność zwarciowa 50 kA (IEC 60947-2): wysoka wydajność wyłączania prądów zwarciowych – zapewnia ciągłość ochrony nawet w instalacjach o dużym potencjale zwarciowym.
• Napięcie pracy 230/400 V~: uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych (2P – faza+neutralny).
• Szerokość 3 modułów (17,5 mm każdy): kompaktowa obudowa pozwala na oszczędność miejsca w szafie rozdzielczej.

Zgodność z Normami

Wyłącznik nadprądowy S322 C25 DX3 spełnia wymagania normy IEC 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa. Urządzenie należy montować zgodnie z obowiązującymi przepisami i normami instalacyjnymi.

Zastosowanie

Wyłącznik nadprądowy S322 C25 przeznaczony jest do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem. Sprawdza się w instalacjach wymagających szybkiego, selektywnego wyłączania.

• Ochrona obwodów gniazd wtyczkowych i linii oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania styczników, przekaźników oraz zasilania sterowników PLC.
• Ochrona linii zasilających rozdzielnice pomocnicze w obiektach przemysłowych.
• Stosowanie w instalacjach z odbiornikami o charakterze indukcyjnym (silniki, transformatory) – dzięki charakterystyce C.

Wskazówki Montażowe

Montaż i obsługa wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony odpowiednim do warunków środowiskowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 25 A (zalecany min. 4 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (standardowo 2–3 Nm).

FAQ

• Czy wyłącznik jest przystosowany do podświetlenia? Wyłącznik nadprądowy S322 C25 nie ma wbudowanego podświetlenia. Nie przewidziano też opcji montażu modułu podświetlenia.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje stopnia IP – w standardowych warunkach montażu w rozdzielnicy przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). Do montażu w warunkach podwyższonej wilgotności należy stosować obudowy o wyższym IP.
• Jaki jest tryb pracy (charakterystyka wyzwalania)? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego (In). Przeznaczona jest do obwodów z prądami rozruchowymi (silniki, transformatory).
