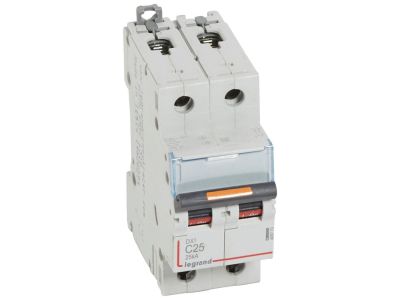

Wyłącznik nadprądowy S322 C25 2P 25 A 25KA DX3 | 409770 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S322 C25 z serii DX3 to dwubiegunowy aparat zabezpieczający o prądzie znamionowym 25 A i zdolności zwarciowej 25 kA. Charakterystyka C zapewnia skuteczną ochronę obwodów odbiorczych typowych dla instalacji mieszkaniowych i komercyjnych. Szerokość 2 modułów (35 mm) ułatwia instalację w rozdzielnicach modułowych.

• Prąd znamionowy 25 A: odciąża styk i zapobiega przegrzewaniu przewodów przy normalnej pracy obwodu.
• Zdolność zwarciowa 25 kA (wg IEC 60947-2): gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarcia, zwiększając bezpieczeństwo instalacji.
• Charakterystyka C (5÷10 I_n): odporność na krótkotrwałe prądy rozruchowe silników i transformatorów, odpowiednia dla obwodów oświetlenia, gniazd i odbiorów indukcyjnych.
• Dwubiegunowość (2P): jednoczesne rozłączanie fazy i przewodu neutralnego w układzie 230/400 V~, spełniające wymogi odłączania izolacyjnego.
• Szerokość 2 modułów (35 mm): oszczędność miejsca w rozdzielnicy, kompatybilność z szyną TH35 (DIN).

Zgodność z Normami

Wyłącznik nadprądowy S322 C25 został zaprojektowany zgodnie z normą IEC 60947-2 i posiada certyfikat CE. Spełnia wymagania europejskich przepisów dotyczących bezpieczeństwa aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce C i zdolności zwarciowej 25 kA wyłącznik nadaje się do ochrony różnorodnych obwodów końcowych w budynkach mieszkalnych, biurowych i przemysłowych.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w mieszkaniach oraz biurach.
• Ochrona linii zasilających odbiorniki o umiarkowanym prądzie rozruchowym (silniki, pompy, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przed zwarciami i przeciążeniami.
• Instalacje tymczasowe oraz rozdzielnice budowlane wymagające solidnej ochrony nadprądowej.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm dla prądu 25 A. Moment dokręcania zacisków oraz długość odizolowania przewodów – stosuj się do dokumentacji producenta. Po montażu sprawdź dokręcenie połączeń oraz działanie wyłącznika poprzez ręczne włączenie/wyłączenie.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy In wynosi 25 A. Jest to wartość, przy której wyłącznik może pracować bez wyzwalania w warunkach normalnych.
• Jaka jest zdolność zwarciowa (Icu)? Zdolność zwarciowa wyłącznika wynosi 25 kA przy 400 V~, co oznacza, że jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 25 000 A.
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C (5–10 In) jest odpowiednia dla obwodów z silnikami i transformatorami o niewielkim prądzie rozruchowym. Dla większych silników zalecana jest charakterystyka D.
