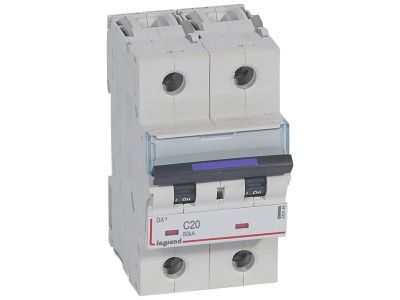

Wyłącznik nadprądowy S322 C20 2P 20 A 50KA DX3 | 410149 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 z serii S322 to dwubiegunowe urządzenie ochronne o prądzie znamionowym 20 A i charakterystyce C. Dzięki zdolności zwarciowej 50 kA zapewnia bezpieczeństwo w obwodach narażonych na wysokie prądy zwarciowe. Szerokość 3 modułów (52,5 mm) umożliwia łatwą instalację w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 20 A: Zabezpiecza obwody o przeciętnym obciążeniu przed przeciążeniem i zwarciem bez zbędnych wyłączeń przy normalnej pracy.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności I_n – idealna do odbiorników o umiarkowanym prądzie rozruchowym (silniki, transformatory).
• Zdolność zwarciowa 50 kA (IEC 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych o bardzo dużej wartości, chroniąc instalację i personel.
• Konstrukcja dwubiegunowa (2P): Zabezpiecza jednocześnie przewód fazowy i neutralny w sieciach 230/400 V AC, zwiększając poziom ochrony.
• Szerokość 3 modułów (52,5 mm): Kompaktowa obudowa ułatwia montaż w rozdzielnicach modułowych i pozwala zaoszczędzić miejsce na szynie DIN.

Zgodność z Normami

Wyłącznik nadprądowy DX3 410149 jest zgodny z normą IEC/EN 60947-2, co potwierdza jego parametry zwarciowe i bezpieczeństwo użytkowania. Posiada oznaczenie CE i może być stosowany w instalacjach wymagających certyfikacji zgodnie z europejskimi wymaganiami.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy 20 A C20 znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodna selektywność.

• Ochrona obwodów gniazd wtyczkowych i odbiorników ogólnego przeznaczenia w rozdzielnicach głównych i podrzędnych.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory i inne urządzenia z umiarkowanym prądem rozruchowym (charakterystyka C).
• Stosowanie w instalacjach przemysłowych, gdzie spodziewane są prądy zwarciowe do 50 kA – np. w rozdzielnicach zakładowych.
• Montaż w szafach sterowniczych i rozdzielnicach modułowych jako element gwarantujący selektywność z wyłącznikami głównymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego DX3 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przystosowane jest do zatrzaskiwania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz przewidywanego obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do zaleceń producenta podanych w karcie katalogowej. Po montażu sprawdź poprawność działania poprzez wykonanie próby załączenia i wyłączenia.

FAQ

• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego (20 A). Jest przeznaczona do obwodów, w których występują krótkotrwałe prądy rozruchowe – np. silniki, transformatory – bez ryzyka zbędnych wyłączeń.
• Jaka jest zdolność zwarciowa wyłącznika i dlaczego jest ważna? Zdolność zwarciowa wynosi 50 kA (zgodnie z IEC 60947-2). Oznacza to, że urządzenie jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 50 000 A, co jest kluczowe w instalacjach przemysłowych o wysokim potencjale zwarciowym.
• Ile miejsca zajmuje ten wyłącznik na szynie DIN? Wyłącznik ma szerokość 3 modułów, czyli 52,5 mm (3 × 17,5 mm). Jest to standardowy rozmiar ułatwiający montaż w typowych rozdzielnicach modułowych.
