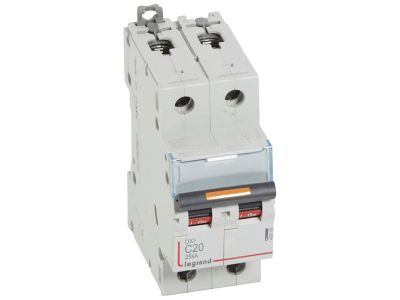

Wyłącznik nadprądowy S322 C20 2P 20 A 25KA DX3 | 409769 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S322 o charakterystyce C, prądzie znamionowym 20 A i zdolności zwarciowej 25 kA zapewnia niezawodną ochronę przeciążeniową i zwarciową w obwodach jedno- i trójfazowych. Dzięki szerokości 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie instalacji.

• Prąd znamionowy 20 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu – idealny do gniazd wtyczkowych, oświetlenia i urządzeń AGD.
• Charakterystyka wyzwalania C: Wyzwalanie przy prądzie 5–10 krotności In – doskonała do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych – zwiększa bezpieczeństwo instalacji i ludzi.
• Dwubiegunowa konstrukcja (2P): Zapewnia jednoczesne odcięcie obu przewodów fazowych – niezbędna w układach trójfazowych i sieciach IT.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy – ułatwia rozbudowę i modernizację instalacji elektrycznej.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S322 spełnia wymagania normy IEC 60947-2 oraz posiada certyfikat CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa, co potwierdza jego niezawodność w warunkach pracy ciągłej i zwarciowej.

Zastosowanie

Wyłącznik nadprądowy S322 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od budynków mieszkalnych po obiekty przemysłowe.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów z silnikami, sprężarkami, pompami – charakterystyka C radzi sobie z prądami rozruchowymi.
• Stosowanie w rozdzielnicach przemysłowych, gdzie wymagana jest wysoka zdolność zwarciowa 25 kA.
• Ochrona obwodów sterowania i automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego DX3 S322 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem znamionowym 20 A oraz warunkami instalacji. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – ochrona przed ciałami stałymi o średnicy >12,5 mm i przed dotknięciem palcami. Szczegółowe dane znajdują się w karcie katalogowej producenta.
• Czy wyłącznik nadprądowy DX3 S322 może być stosowany w sieci trójfazowej? Tak, model dwubiegunowy (2P) nadaje się do odcięcia dwóch przewodów fazowych w układzie jednofazowym lub jako zabezpieczenie obwodu trójfazowego (wówczas wymagane są dodatkowe bieguny dla pozostałych faz).
• Jaka jest charakterystyka wyzwalania C? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego (In). Jest zalecana do obwodów z obciążeniem indukcyjnym, silnikami i transformatorami, które generują wysokie prądy rozruchowe.
