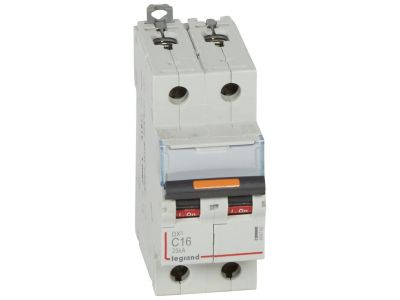

Wyłącznik nadprądowy S322 C16 2P 16 A 25KA DX3 | 409768 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S322 C16 (symbol 409768) to dwubiegunowy aparat modułowy o prądzie znamionowym 16 A i zdolności zwarciowej 25 kA według normy IEC 60947-2, przeznaczony do zabezpieczania obwodów odbiorczych przed skutkami przetężeń i zwarć. Charakterystyka C pozwala na stosowanie w obwodach z umiarkowanymi prądami rozruchowymi, a szerokość 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w standardowych obwodach instalacyjnych i odbiorczych, bez ryzyka wyłączeń przy normalnym obciążeniu.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje skuteczne przerwanie wysokiego prądu zwarciowego, chroniąc przewody i urządzenia przed uszkodzeniem.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności In – idealne do odbiorników o podwyższonym pradzie rozruchowym (silniki, transformatory).
• Dwubiegunowa konstrukcja (2P): Jednoczesne rozłączanie obu biegunów (fazy i neutralnego) zapewnia pełną izolację obwodu w stanie wyłączenia.
• Szerokość 2 modułów (35 mm): Kompaktowa zabudowa na szynie TH35 pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-2 dotyczącej łączników niskonapięciowych. Posiada certyfikat CE i jest przeznaczony do montażu zgodnie z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Model S322 C16 stosowany jest do zabezpieczania obwodów odbiorczych w instalacjach budynkowych, przemysłowych i komercyjnych. Sprawdza się w obwodach wymagających charakterystyki C.

• Ochrona kabli i przewodów przed przeciążeniem i zwarciem w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczenie obwodów silników, pomp, wentylatorów i innych odbiorników o charakterze indukcyjnym.
• Stosowanie w instalacjach mieszkaniowych i biurowych dla obwodów gniazd wtyczkowych i odbiorników stałych.
• Element rozdzielnic modułowych w halach produkcyjnych, magazynach oraz budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta – dla prądu 16 A zalecany przekrój 1,5–2,5 mm² w zależności od długości obwodu.

FAQ

• Czy wyłącznik DX3 S322 C16 nadaje się do zabezpieczenia silnika? Charakterystyka C (wyzwalanie przy 5–10×In) jest odpowiednia dla odbiorników o podwyższonym pradzie rozruchowym, takich jak silniki. Prąd znamionowy 16 A należy dobrać do obciążenia silnika.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 25 kA zgodnie z normą IEC 60947-2. To oznacza możliwość bezpiecznego przerwania prądu zwarciowego do 25 000 A.
• Czy wyłącznik może być montowany w rozdzielnicach bez osłon? Standardowy stopień ochrony dla aparatury modułowej to IP20 (ochrona przed dostępem palcem). Montaż w rozdzielnicy z osłonami zwiększa ogólny stopień ochrony całego systemu.
