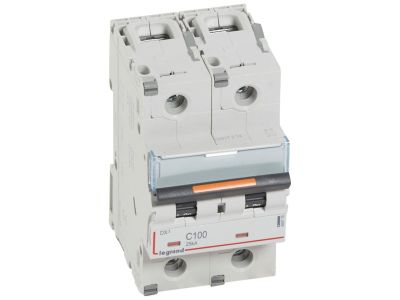

Wyłącznik nadprądowy S322 C100 2P 100 A 25KA DX3 | 409776 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S322 o symbolu 409776 to dwubiegunowy aparat modułowy o prądzie znamionowym 100 A i charakterystyce C, przeznaczony do ochrony obwodów w instalacjach niskiego napięcia do 400 V~. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczne wyłączanie w przypadku zwarć w sieciach o dużej mocy zwarciowej. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych lub zasilaniu rozdzielnic.
• Charakterystyka C: zaprojektowana do selektywnego wyłączania w obwodach z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Zdolność zwarciowa 25 kA: gwarantuje pewne przerwanie prądów zwarciowych do 25 000 A, co zwiększa bezpieczeństwo instalacji.
• Szerokość 3 modułów (17,5 mm każdy): kompaktowa budowa idealna do montażu w rozdzielnicach modularnych na szynie TH35.
• Napięcie znamionowe 400 V~: przeznaczony do typowych sieci trójfazowych i jednofazowych w systemach niskiego napięcia.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S322 został zaprojektowany zgodnie z normą IEC 60947-2, co potwierdza jego przydatność do ochrony obwodów w instalacjach przemysłowych i komercyjnych. Posiada certyfikat CE, spełniający wymagania dyrektyw unijnych.

Zastosowanie

Wyłącznik nadprądowy S322 C100 znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach o dużym poborze prądu. Dzięki charakterystyce C sprawdza się tam, gdzie występują krótkotrwałe przeciążenia rozruchowe.

• Ochrona obwodów zasilających rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i magazynowych.
• Zabezpieczenie linii zasilających silniki elektryczne, sprężarki, pompy i inne urządzenia z prądem rozruchowym.
• Stosowany w instalacjach komercyjnych, np. w centrach handlowych, biurowcach i halach produkcyjnych.
• Element rozdzielnic głównych w budynkach użyteczności publicznej wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania.

FAQ

• Czy wyłącznik nadprądowy S322 C100 nadaje się do ochrony obwodów silnikowych? Tak, charakterystyka C jest zalecana do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o prądzie rozruchowym wyższym od znamionowego.
• Jaka jest szerokość modułu tego wyłącznika? Zajmuje 3 moduły standardowe (52,5 mm) na szynie TH35, co pozwala na łatwą zabudowę w rozdzielnicach.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 400 V~ (AC). Aparat przeznaczony do stosowania w sieciach niskiego napięcia.
