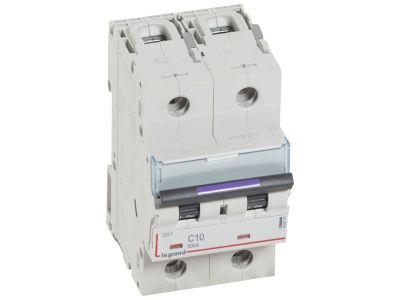

Wyłącznik nadprądowy S322 C10 2P 10 A 50KA DX3 | 410147 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S322 C10 to dwubiegunowy aparat modułowy o prądzie znamionowym 10 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 50 kA (wg IEC 60947-2) zapewnia skuteczną ochronę obwodów nawet w warunkach silnych zwarć. Szerokość 3 modułów (52,5 mm) umożliwia zwartą zabudowę w rozdzielnicy.

• Prąd znamionowy 10 A: Optymalne zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o średnim poborze mocy – minimalizuje ryzyko przeciążenia i przegrzania przewodów.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – doskonale dopasowana do obciążeń indukcyjnych (silniki, transformatory) oraz instalacji o podwyższonych prądach rozruchowych.
• Zdolność zwarciowa 50 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych – gwarantuje bezpieczeństwo personelu i sprzętu w przypadku awarii sieci.
• Napięcie 230/400 V~: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych – jeden model do obwodów fazowych i międzyfazowych.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie i rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S322 C10 spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S322 C10 znajduje zastosowanie w ochronie obwodów odbiorczych przed przeciążeniem i zwarciem w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Charakterystyka C sprawdza się szczególnie tam, gdzie występują urządzenia z prądami rozruchowymi.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i sprężarek o niewielkiej mocy.
• Stosowanie w tablicach rozdzielczych przemysłowych i szafach sterowniczych jako podstawowe zabezpieczenie nadprądowe.
• Ochrona obwodów sterowania i zasilania urządzeń automatyki budynkowej (np. bram, systemów HVAC).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Aparat instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 10 A oraz warunków zwarciowych instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (nie podano – patrz instrukcja).

FAQ

• Co oznacza charakterystyka C w wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 krotności prądu znamionowego (50–100 A). Jest przeznaczona do obwodów, w których występują wyższe prądy rozruchowe, np. silniki, transformatory.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 50 kA zgodnie z normą IEC 60947-2. Pozwala to na bezpieczne wyłączenie nawet bardzo silnych zwarć, co zwiększa ochronę instalacji.
• Czy wyłącznik można stosować w instalacji 230 V? Tak, napięcie znamionowe wynosi 230/400 V~, więc sprawdza się zarówno w obwodach jednofazowych 230 V, jak i trójfazowych 400 V.
