Wyłącznik nadprądowy S322 2P C 80A 25kA serii DX3 | 409775 Legrand

Opis i Kluczowe Cechy

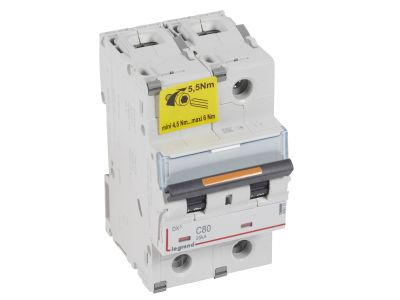

Wyłącznik nadprądowy S322 serii DX3 to dwubiegunowy (2P) aparat o prądzie znamionowym 80 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę instalacji 400 V~ przed skutkami przeciążeń i zwarć. Szerokość 3 modułów (52,5 mm) umożliwia oszczędny montaż na szynie TH35, co jest istotne w rozdzielnicach o ograniczonej przestrzeni.

• Prąd znamionowy 80 A: umożliwia bezpieczne zasilanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka C: gwarantuje selektywne wyzwalanie przy prądzie od 5 do 10-krotności prądu znamionowego – optymalna dla obwodów z obciążeniem o podwyższonym prądzie rozruchu (silniki, pompy).
• Zdolność zwarciowa 25 kA: wysoka wartość graniczna prądu zwarcia, którą aparat jest w stanie bezpiecznie wyłączyć, chroniąc instalację i urządzenia.
• Dwubiegunowy (2P): rozłącza oba przewody fazowe, zapewniając pełną izolację obwodu.
• Szerokość 3 moduły (52,5 mm): kompaktowa budowa ułatwia planowanie rozdzielnicy i pozwala zaoszczędzić miejsce na szynie DIN.

Zgodność z Normami

Wyłącznik nadprądowy S322 został zaprojektowany i przebadany zgodnie z normą IEC/EN 60947-2, która określa wymagania dla łączników niskiego napięcia w instalacjach przemysłowych i budynkowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S322 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, szczególnie w obciążeniach o charakterystyce C.

• Ochrona obwodów silników, pomp, kompresorów i innych odbiorników o zwiększonym prądzie rozruchu.
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i budynkowych o napięciu 400 V~.
• Stosowany w obwodach sterowania i automatyki budynkowej, gdzie wymagana jest selektywność wyłączeń.
• Jako wyłącznik odpływowy w tablicach rozdzielczych dla obwodów o prądzie 80 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Aparat przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 80 A (zalecane minimum 16 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie wyzwalaczy.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S322? Charakterystyka C oznacza, że wyzwalanie termiczne (przeciążeniowe) działa standardowo, natomiast wyzwalacz zwarciowy reaguje przy prądzie od 5 do 10-krotności prądu znamionowego (400–800 A). Dzięki temu wyłącznik sprawdza się w obwodach z silnikami i innymi urządzeniami o podwyższonym prądzie rozruchu.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 25 kA zgodnie z normą IEC 60947-2, co gwarantuje bezpieczne wyłączenie nawet bardzo wysokich prądów zwarciowych w instalacjach 400 V~.
• Czy wyłącznik ma podświetlenie? Wyłącznik nadprądowy S322 nie posiada podświetlenia – jest to aparat ochronny, którego funkcją jest wyłącznie zabezpieczenie obwodu. Sygnalizacja stanu załączenia/wyłączenia odbywa się przez mechaniczny wskaźnik położenia dźwigni.
