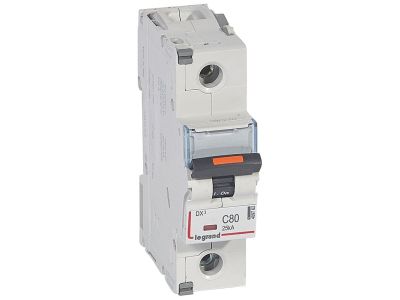

Wyłącznik nadprądowy S321 C80 1P 80 A 25KA DX3 | 409762 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S321 C80 to jednobiegunowy aparat zabezpieczeniowy o prądzie znamionowym 80 A i zdolności zwarciowej 25 kA, wykonany w charakterystyce C. Dzięki szerokości zaledwie 1,5 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a podwyższona zdolność wyłączania zapewnia bezpieczeństwo nawet w obwodach o wysokim prądzie zwarciowym.

• Prąd znamionowy 80 A i charakterystyka C: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, a charakterystyka C jest optymalna do zabezpieczania odbiorników indukcyjnych i silników o umiarkowanym prądzie rozruchu.
• Zdolność zwarciowa 25 kA (IEC 60947-2): gwarantuje skuteczne wyłączenie przy wysokich prądach zwarcia, chroniąc instalację i odbiorniki przed skutkami przepięć zwarciowych.
• Szerokość 1,5 modułu (17,5 mm): kompaktowa budowa pozwala na maksymalne zagęszczenie aparatury w rozdzielnicach modułowych.
• Zakres napięcia 230/400 V~: przystosowany do pracy w sieciach jednofazowych oraz trójfazowych (przy zastosowaniu w obwodach międzyfazowych).
• Wykonanie jednobiegunowe (1P): idealne do ochrony pojedynczych faz w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S321 C80 spełnia wymagania normy IEC/EN 60947-2, co potwierdza jego zdolność do bezpiecznej pracy w instalacjach niskiego napięcia. Posiada certyfikat CE oraz jest zgodny z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przewodów i odbiorników przed przeciążeniami i zwarciami w instalacjach elektrycznych. Sprawdza się w różnorodnych scenariuszach aplikacyjnych:

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i piętrowych w budynkach przemysłowych oraz użyteczności publicznej.
• Ochrona linii zasilających silniki, pompy, sprężarki i inne urządzenia o charakterze indukcyjnym.
• Stosowanie w obwodach gniazd wtyczkowych i oświetlenia w instalacjach wymagających podwyższonej zdolności zwarciowej.
• Element zabezpieczeń szaf sterowniczych w automatyce budynkowej i procesowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP) przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm). Przed podłączeniem należy upewnić się, że przekrój przewodów odpowiada prądowi znamionowemu oraz że moment dokręcania zacisków jest zgodny z dokumentacją techniczną producenta. Nie wolno przekraczać maksymalnego przekroju przewodu podanego na obudowie aparatu.

FAQ

• Jakie jest główne przeznaczenie charakterystyki C w tym wyłączniku? Charakterystyka C wyzwala w zakresie 5–10 krotności prądu znamionowego, dlatego jest zalecana do obwodów, w których występują krótkotrwałe, wyższe prądy rozruchu, np. przy silnikach elektrycznych, transformatorach lub odbiornikach o charakterze indukcyjnym.
• Czy wyłącznik nadprądowy DX3 C80 1P nadaje się do ochrony obwodów trójfazowych? Tak, ale w takich instalacjach należy zastosować trzy egzemplarze (po jednym na fazę) lub wyłącznik 3-biegunowy. Sam aparat jest przystosowany do napięcia 400 V między fazami, co pozwala na pracę w sieciach trójfazowych przy odpowiednim skonfigurowaniu rozdzielnicy.
• Dlaczego szerokość wynosi 1,5 modułu, a nie standardowy 1 moduł? Związane jest to z wysokim prądem znamionowym (80 A) i wymaganą powierzchnią do rozpraszania ciepła oraz zachowaniem odpowiedniej odległości izolacyjnej. Konstrukcja 1,5 modułu zapewnia bezpieczną pracę przy pełnym obciążeniu bez ryzyka przegrzania.
