Wyłącznik nadprądowy S321 C63 1P 63 A 25KA DX3 | 409761 Legrand

Opis i Kluczowe Cechy

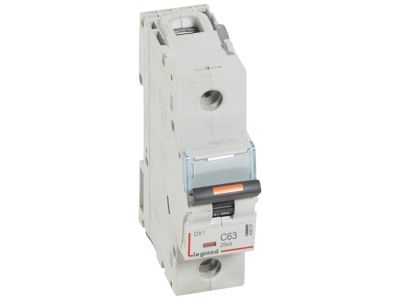

Wyłącznik nadprądowy S321 C63 1P 63A 25kA (symbol 409761) z serii DX3 to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 63 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę w instalacjach o wysokim potencjale zwarciowym. Urządzenie zajmuje 1,5 modułu (26,25 mm) na szynie TH35, co pozwala oszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 63 A: Umożliwia bezpieczne zabezpieczenie obwodów odbiorników o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka C: Szybkie wyzwalanie przy prądach zwarciowych w zakresie 5–10 In – zapewnia selektywność i ochronę przed zwarciami w obwodach z silnikami lub transformatorami.
• Zdolność zwarciowa 25 kA: Wysoka odporność na prądy zwarciowe gwarantuje bezpieczeństwo instalacji nawet w sieciach o dużym potencjale zwarciowym.
• Napięcie znamionowe 230/400 V~: Odpowiedni do sieci jednofazowych i trójfazowych (dla pojedynczego bieguna), zapewnia elastyczność zastosowań.
• Szerokość 1,5 modułu (26,25 mm): Kompaktowa budowa pozwala na efektywne wykorzystanie miejsca w rozdzielnicy oraz łatwą integrację z inną aparaturą modułową.

Zgodność z Normami

Wyłącznik nadprądowy S321 C63 1P 63A 25kA spełnia wymagania normy IEC 60947-2, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach elektrycznych. Posiada certyfikację CE, umożliwiającą legalny obrót na rynku europejskim.

Zastosowanie

Wyłącznik nadprądowy serii DX3 znajduje zastosowanie w zabezpieczaniu obwodów odbiorników w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Doskonale sprawdza się tam, gdzie wymagana jest wysoka zdolność zwarciowa i selektywność.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia o dużym obciążeniu.
• Ochrona linii zasilających maszyny, silniki i urządzenia przemysłowe o charakterystyce impulsowej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji trójfazowych (jako wyłącznik jednobiegunowy w obwodzie fazowym).
• Element zabezpieczeń w systemach inteligentnego zarządzania energią w budynkach (BMS).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów dobierz do prądu znamionowego 63 A oraz obciążenia obwodu. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność połączeń i wykonaj próbę wyzwolenia.

FAQ

• Czy wyłącznik nadprądowy S321 C63 ma sygnalizację zadziałania? W standardowej wersji wyłącznik nie posiada podświetlenia ani sygnalizacji optycznej – informację o zadziałaniu można odczytać z położenia dźwigni (wyzwolony/załączony).
• Jaki stopień ochrony IP ma ten wyłącznik? W danych producenta nie podano stopnia ochrony – w standardowych zastosowaniach wewnątrz rozdzielnicy aparatura modułowa pracuje w warunkach IP20 lub wyższych, jeśli rozdzielnica jest odpowiednio uszczelniona. Należy dostosować środowisko pracy do wymogów instalacji.
• Jaka jest charakterystyka wyzwalania – czy to wyłącznik przeciążeniowy i zwarciowy? Tak, charakterystyka C oznacza, że wyłącznik wyzwala zarówno przy przeciążeniach (termicznie) jak i przy zwarciu (elektromagnetycznie) w zakresie 5–10 krotności prądu znamionowego, co zapewnia kompleksową ochronę obwodu.
