Wyłącznik nadprądowy S321 C50 1P 50 A 25KA DX3 | 409760 Legrand

Opis i Kluczowe Cechy

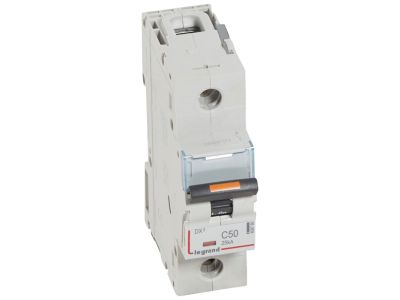

Wyłącznik nadprądowy S321 C50 1P 50 A 25kA DX3 (symbol 409760) to jednobiegunowe urządzenie ochronne serii DX3, przeznaczone do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 50 A i zdolności zwarciowej 25 kA przy 400 V~ zapewnia niezawodną ochronę nawet w instalacjach o wysokich wymaganiach. Charakterystyka C (5-10 In) czyni go odpowiednim do obwodów z odbiornikami o podwyższonym prądzie rozruchu. Urządzenie montowane na szynie TH35, zajmuje 1,5 modułu (26,25 mm), co optymalizuje wykorzystanie miejsca w rozdzielnicy.

• Prąd znamionowy 50 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Zdolność zwarciowa 25 kA przy 400 V~: Gwarantuje skuteczne wyłączenie prądu zwarciowego nawet w trudnych warunkach sieci, zwiększając bezpieczeństwo instalacji.
• Charakterystyka C (5-10 In): Zapewnia selektywną ochronę w obwodach z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym, gdzie występują chwilowe prądy rozruchu.
• Szerokość 1,5 modułu (26,25 mm): Kompaktowa konstrukcja pozwala zaoszczędzić miejsce w rozdzielnicy, ułatwiając rozbudowę i uporządkowanie okablowania.
• Napięcie znamionowe 230/400 V~: Uniwersalne napięcie pracy umożliwia stosowanie w instalacjach jednofazowych i trójfazowych (przy odpowiednim doborze biegunów).

Zgodność z Normami

Wyłącznik nadprądowy S321 C50 spełnia wymagania normy IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada certyfikat CE.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik sprawdza się w różnorodnych instalacjach elektrycznych, gdzie wymagana jest pewna ochrona przeciążeniowa i zwarciowa.

• Zabezpieczanie obwodów silnikowych – ochrona przed zwarciami i przeciążeniami w napędach wentylatorów, pomp, sprężarek.
• Ochrona obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i użyteczności publicznej.
• Zastosowanie w instalacjach, gdzie występują prądy rozruchowe – transformatory, dławiki, oświetlenie wyładowcze.
• Zabezpieczanie obwodów gniazd wtykowych i odbiorników o znacznym poborze mocy (np. piece, bojlery).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz miejsce pracy przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN), zatrzaskując je w odpowiednim położeniu. Przekrój przewodów dobierz do prądu znamionowego 50 A oraz warunków środowiskowych. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta – zbyt mały lub zbyt duży moment może wpłynąć na niezawodność połączenia. Pamiętaj o zachowaniu odstępów izolacyjnych i odpowiedniej wentylacji w rozdzielnicy.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S321 C50? Zdolność zwarciowa wynosi 25 kA przy 400 V~, co zapewnia ochronę w przypadku wysokich prądów zwarciowych.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik posiada charakterystykę C, czyli wyzwalanie przy prądzie 5- do 10-krotności prądu znamionowego (In). Jest zalecany do obwodów z odbiornikami o podwyższonym prądzie rozruchu.
• Ile modułów zajmuje wyłącznik w rozdzielnicy? Zajmuje 1,5 modułu (26,25 mm), co pozwala na oszczędność miejsca przy montażu na szynie DIN.
