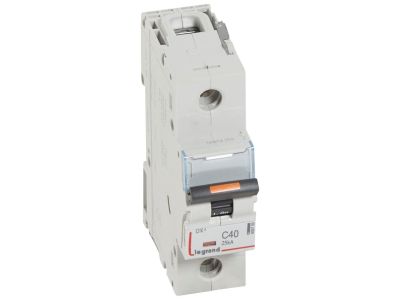

Wyłącznik nadprądowy S321 C40 1P 40 A 25KA DX3 | 409759 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S321 C40 z serii DX3 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 40 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę w instalacjach o wysokim potencjale zwarciowym. Kompaktowa obudowa zajmuje tylko 1,5 modułu (26,25 mm), co oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 40 A: Zabezpiecza obwody o obciążeniu do 40 A przed przeciążeniami i zwarciami, gwarantując bezpieczną pracę instalacji.
• Charakterystyka C (5÷10 In): Zapobiega niepotrzebnym wyzwoleniom przy krótkotrwałych prądach rozruchowych, idealna do zabezpieczania silników i odbiorników o zwiększonym prądzie startowym.
• Zdolność zwarciowa 25 kA: Wysoki prąd wyłączalny zapewnia ochronę w sieciach o dużym potencjale zwarciowym, minimalizując ryzyko uszkodzeń.
• Napięcie znamionowe 230/400 V~: Uniwersalne zastosowanie w instalacjach jednofazowych i międzyfazowych, zgodne z typowymi sieciami TN.
• Szerokość 1,5 modułu (26,25 mm): Kompaktowa konstrukcja pozwala na efektywne wykorzystanie przestrzeni w szafie rozdzielczej, ułatwia rozbudowę instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dla wyłączników nadprądowych. Urządzenie posiada certyfikat CE i jest przeznaczone do stosowania w instalacjach niskiego napięcia zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S321 C40 znajduje zastosowanie w domowych, komercyjnych oraz przemysłowych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów silnikowych i urządzeń z wysokim prądem rozruchowym (np. sprężarek, pomp).
• Zabezpieczanie linii zasilających gniazda wtykowe, oświetlenie i urządzenia AGD w instalacjach jednofazowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia nadprądowego.
• Instalacje w budynkach użyteczności publicznej, gdzie wymagana jest podwyższona zdolność zwarciowa.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Jaka jest szerokość wyłącznika? Zajmuje 1,5 modułu (26,25 mm) na szynie DIN, co pozwala oszczędzać miejsce w rozdzielnicy.
• Jakie są charakterystyki wyzwalania? Posiada charakterystykę C, która powoduje wyzwolenie przy prądzie od 5 do 10 krotności prądu znamionowego (5÷10 In). Jest zalecana do zabezpieczania obwodów silnikowych.
• Czy wyłącznik nadaje się do zastosowań przemysłowych? Tak, dzięki zdolności zwarciowej 25 kA oraz zgodności z normą IEC 60947-2, może być stosowany w instalacjach o dużym potencjale zwarciowym.
