Wyłącznik nadprądowy S321 C32 1P 32 A 25KA DX3 | 409758 Legrand

Opis i Kluczowe Cechy

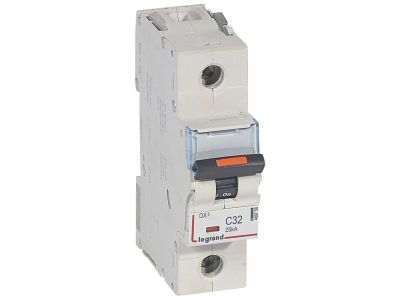

Wyłącznik nadprądowy S321 C32 1P z serii DX3 (symbol 409758) to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 32 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę obwodów przy wysokich prądach zwarciowych. Urządzenie przystosowane jest do napięcia 230/400 V~ i zajmuje zaledwie 1,5 modułu (26,25 mm) na szynie TH35, co oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 32 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Zdolność zwarciowa 25 kA: gwarantuje niezawodne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i odbiorniki.
• Charakterystyka C: wyzwalanie przy prądach od 5 do 10 krotności In, odpowiednia do zabezpieczania obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchowym.
• Napięcie 230/400 V~: uniwersalność zastosowania zarówno w instalacjach jednofazowych, jak i trójfazowych.
• Szerokość 1,5 modułu (26,25 mm): kompaktowa konstrukcja umożliwia gęstą zabudowę w rozdzielnicy, co jest istotne przy ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej wyłączników nadprądowych do zastosowań przemysłowych i podobnych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy DX3 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach elektrycznych. Sprawdza się zarówno w budynkach mieszkalnych, jak i w obiektach przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.
• Zabezpieczenie obwodów silników, transformatorów i innych urządzeń o charakterystyce rozruchowej wymagającej charakterystyki C.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach do niezawodnej ochrony przed przeciążeniami i zwarciami.
• Element zabezpieczeń w instalacjach przemysłowych, gdzie występują wysokie prądy zwarciowe (do 25 kA).

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania zacisków – stosować się do zaleceń zawartych w dokumentacji producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 25 kA zgodnie z normą IEC 60947-2, co zapewnia skuteczną ochronę w przypadku wystąpienia wysokich prądów zwarciowych.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego (In). Jest zalecana do obwodów z silnikami i transformatorami.
• Ile miejsca zajmuje wyłącznik na szynie DIN? Zajmuje 1,5 modułu, czyli 26,25 mm (moduł 17,5 mm). Dzięki temu można oszczędnie gospodarować przestrzenią w rozdzielnicy.
