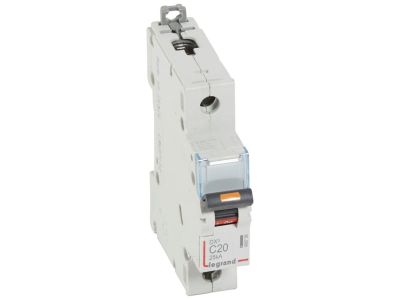

Wyłącznik nadprądowy S321 C20 1P 20 A 25KA DX3 | 409756 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S321 C20 (numer katalogowy 409756) z serii DX3 to jednobiegunowy wyłącznik o prądzie znamionowym 20 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA (IEC 60947-2) zapewnia skuteczną ochronę obwodów w instalacjach o wysokim poziomie mocy zwarciowej. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 20 A i charakterystyka C: Gwarantuje selektywne wyzwalanie przy przeciążeniach i zwarciu, odpowiednie do obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki, oświetlenie).
• Zdolność zwarciowa 25 kA: Wysoka wytrzymałość na zwarcia w sieciach przemysłowych, zapewniająca bezpieczeństwo instalacji i ciągłość zasilania.
• Szerokość 1 modułu (17,5 mm): Konstrukcja modułowa umożliwia gęste zagęszczenie aparatury w rozdzielnicach, oszczędzając miejsce w szafie.
• Napięcie znamionowe 230/400 V~: Elastyczność zastosowania w obwodach jednofazowych i trójfazowych, zgodność z typowymi napięciami sieci.
• Zgodność z normą IEC 60947-2: Potwierdza spełnienie wymogów bezpieczeństwa i parametrów znamionowych dla wyłączników nadprądowych.

Zgodność z Normami

Wyłącznik nadprądowy S321 C20 spełnia wymagania normy IEC 60947-2, co gwarantuje jego zdolność zwarciową 25 kA oraz niezawodność w ochronie obwodów. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S321 C20 znajduje zastosowanie w ochronie końcowych odbiorników oraz rozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych. Jego charakterystyka C czyni go odpowiednim do obwodów z urządzeniami generującymi umiarkowane prądy rozruchowe.

• Ochrona obwodów gniazd wtyczkowych w biurach i obiektach użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych w halach produkcyjnych i magazynach.
• Ochrona obwodów zasilających małe silniki, pompy i wentylatory.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych.

Wskazówki Montażowe

Wyłącznik nadprądowy montuje się na szynie DIN TH35 w rozdzielnicy. Instalację i podłączenie powinien wykonać wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przewody należy podłączyć zgodnie z oznaczeniami – zaciski górne (zasilanie) i dolne (odbiornik). Przekrój przewodów dobrać do prądu znamionowego 20 A zgodnie z normami. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S321 C20? Zdolność zwarciowa wynosi 25 kA według normy IEC 60947-2.
• Jakie napięcie pracy jest dopuszczalne? Napięcie znamionowe wynosi 230 V~ dla obwodu jednofazowego i 400 V~ dla trójfazowego.
• Czy wyłącznik zajmuje jeden moduł? Tak, szerokość wynosi 1 moduł (17,5 mm), co pozwala na oszczędne zagospodarowanie szyny DIN.
