Wyłącznik nadprądowy S321 C16 1P 16 A 25KA DX3 | 409755 Legrand

Opis i Kluczowe Cechy

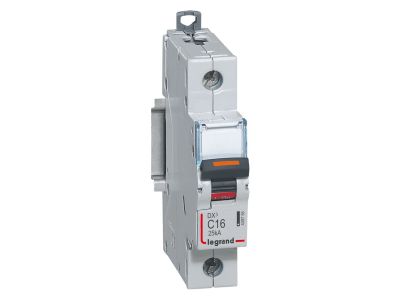

Wyłącznik nadprądowy S321 C16 1P 16A 25kA DX3 (symbol 409755) to jednobiegunowy aparat modułowy o szerokości 1 modułu (17,5 mm). Dzięki prądowi znamionowemu 16 A i charakterystyce C zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach o umiarkowanych prądach rozruchowych. Zdolność zwarciowa 25 kA gwarantuje bezpieczeństwo nawet przy wysokich prądach zwarciowych, co czyni go niezawodnym elementem instalacji elektrycznej.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o obciążeniu do 16 A bez ryzyka przegrzania.
• Charakterystyka C: Wyzwalanie przy 5-10 krotności prądu znamionowego – odpowiednia do obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchowym.
• Zdolność zwarciowa 25 kA: Wysoka odporność na prądy zwarciowe zapewnia bezpieczeństwo instalacji i ciągłość zasilania.
• Jednobiegunowy (1P): Chroni przewód fazowy w obwodach jednofazowych (230 V) lub jako zabezpieczenie w układach trójfazowych (400 V).
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce w rozdzielnicy, ułatwiając zabudowę i rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S321 C16 spełnia wymagania normy IEC 60947-2, co potwierdza jego przydatność do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony końcowych obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych o obciążeniu rezystancyjnym.
• Zabezpieczenie obwodów sterowania silnikami, sprężarkami i innymi urządzeniami indukcyjnymi o charakterystyce C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe linii zasilających.
• Element ochronny w instalacjach automatyki budynkowej, gdzie wymagana jest szybka selektywność wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich środków ostrożności. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój podłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowy kontakt i uniknąć przegrzania.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 25 kA przy napięciu 230/400 V~, zgodnie z normą IEC 60947-2.
• Czy wyłącznik nadaje się do obwodów trójfazowych? Jest to wyłącznik jednobiegunowy, dlatego w obwodzie trójfazowym należy zastosować trzy egzemplarze (lub wyłącznik 3P) – każde urządzenie chroni jeden przewód fazowy.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C oznacza wyzwalanie przy prądzie 5-10 razy większym od prądu znamionowego, co jest typowe dla obwodów z urządzeniami o podwyższonym prądzie rozruchowym, np. silnikami.
