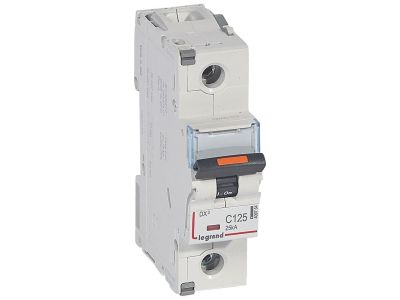

Wyłącznik nadprądowy S321 C125 1P 125 A 25KA DX3 | 409764 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S321 C125 DX3 (numer katalogowy 409764) to jednobiegunowy aparat modułowy o prądzie znamionowym 125 A i charakterystyce wyzwalania C. Przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach przemysłowych i komercyjnych. Dzięki zdolności zwarciowej 25 kA przy napięciu 400 V~ zapewnia skuteczne odcięcie prądu nawet w przypadku wysokich prądów zwarcia, minimalizując ryzyko uszkodzenia instalacji. Szerokość 1,5 modułu (26,25 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 125 A: dedykowany do zasilania odbiorników o dużym poborze prądu, np. w tablicach głównych rozdzielni, bez ryzyka przegrzania aparatu.
• Charakterystyka C (wyzwalanie w zakresie 5-10 × I_n): odporność na prądy rozruchowe silników i transformatorów, zapobiega zbędnym wyłączeniom przy jednoczesnym zapewnieniu selektywności.
• Zdolność zwarciowa 25 kA (400 V~): wysoka skuteczność wyłączania w ekstremalnych warunkach zwarciowych, zgodna z wymaganiami dla instalacji przemysłowych.
• Napięcie pracy 230/400 V~: dopasowanie do sieci jednofazowej (230 V) i międzyfazowej (400 V) w systemach TN/TT.
• Szerokość 1,5 modułu (26,25 mm): kompaktowa konstrukcja ułatwiająca zabudowę w rozdzielnicach przy zachowaniu odpowiednich odstępów izolacyjnych.

Zgodność z Normami

Wyłącznik nadprądowy DX3 spełnia wymagania normy IEC/EN 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa – wyłączniki przemysłowe). Produkt posiada oznakowanie CE i jest zgodny z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Dzięki prądowi znamionowemu 125 A i wysokiej zdolności zwarciowej, wyłącznik sprawdza się w obwodach o znacznym obciążeniu, gdzie wymagana jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa. Zalecany do:

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie tablic licznikowych oraz węzłów rozdzielczych w budynkach wielorodzinnych.
• Sterowanie i ochrona odbiorników o charakterze silnikowym (wentylatory, pompy, kompresory) – przy użyciu charakterystyki C.
• Instalacje fotowoltaiczne i inne źródła rozproszone wymagające selektywnego wyłącznika nadprądowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd obciążenia. Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (min. 25 mm² dla 125 A).

FAQ

• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C (wyzwalanie 5-10× In) dopuszcza przepływ prądów rozruchowych typowych dla silników, jednak przy długotrwałej pracy silnikowej zaleca się stosowanie dodatkowego zabezpieczenia przeciążeniowego (wyłącznik silnikowy).
• Jaka jest zdolność zwarciowa dla napięcia 230 V? W danych producenta podano zdolność zwarciową 25 kA dla napięcia 400 V~. Dla napięcia 230 V~ wartość ta może być wyższa, ale należy posiłkować się oryginalną kartą katalogową.
• Czy wyłącznik jest kompatybilny z typowymi rozdzielnicami? Tak, szerokość 1,5 modułu (26,25 mm) pozwala na montaż w standardowych rozdzielnicach modułowych na szynie TH35. Należy zachować odstępy izolacyjne pomiędzy biegunami.
