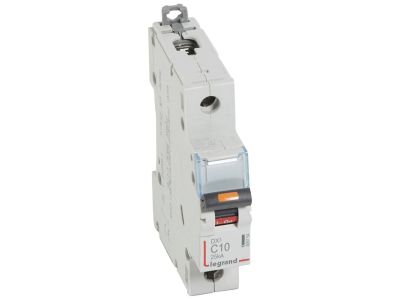

Wyłącznik nadprądowy S321 C10 1P 10 A 25KA DX3 | 409754 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S321 C10 o symbolu 409754 z serii DX3 to jednobiegunowy aparat modułowy o prądzie znamionowym 10 A i zdolności zwarciowej 25 kA. Charakterystyka C zapewnia selektywność przy przeciążeniach i zwarciu. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 10 A: umożliwia bezpieczną pracę w obwodach oświetleniowych i gniazdowych bez ryzyka przegrzania.
• Charakterystyka C: wyzwalanie przy 5–10-krotności prądu znamionowego – odpowiednia do odbiorników o umiarkowanym prądzie rozruchowym, np. silników wentylatorów i pomp.
• Zdolność zwarciowa 25 kA (230/400 V~): wysoka zdolność wyłączania prądów zwarciowych, zwiększa bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): oszczędność miejsca w szafie sterowniczej, umożliwia gęstą zabudowę.
• Napięcie znamionowe 230/400 V~: uniwersalność zastosowania w instalacjach jednofazowych i trójfazowych.

Zgodność z Normami

Wyłącznik nadprądowy S321 C10 spełnia wymagania normy IEC 60947-2. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S321 C10 przeznaczony jest do zabezpieczania obwodów przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczanie obwodów gniazd wtyczkowych o umiarkowanym obciążeniu.
• Ochrona odbiorników takich jak silniki wentylatorów, pomp, narzędzi ręcznych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe.

Wskazówki Montażowe

Montaż na szynie TH35/DIN powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 25 kA przy napięciu 230/400 V~ zgodnie z normą IEC 60947-2.
• Jaka jest szerokość modułu? Wyłącznik zajmuje jeden moduł (17,5 mm), co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.
• Czy wyłącznik nadprądowy S321 C10 nadaje się do zabezpieczania silników? Tak, charakterystyka C jest odpowiednia do odbiorników o umiarkowanym prądzie rozruchowym, takich jak silniki wentylatorów czy pomp.
