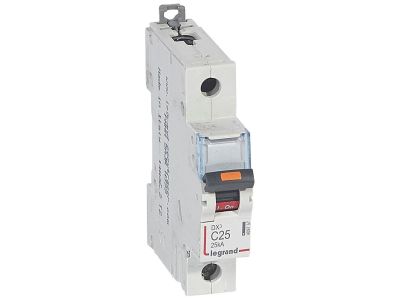

Wyłącznik nadprądowy S321 1P C 25A 25kA serii DX3 | 409757 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S321 serii DX3 to jednobiegunowy aparat modułowy o charakterystyce C, prądzie znamionowym 25 A i napięciu 230/400 V~. Jego zdolność zwarciowa wynosząca 25 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć nawet w obwodach o wysokim potencjale zwarciowym. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 25 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, np. gniazd wtyczkowych czy odbiorników w budynkach mieszkalnych i biurowych.
• Charakterystyka C: Zaprojektowana do ochrony obwodów z umiarkowanym prądem rozruchowym (silniki, transformatory) – wyzwalanie przy 5–10 krotności prądu znamionowego.
• Zdolność zwarciowa 25 kA: Gwarantuje niezawodne wyłączenie prądów zwarciowych o dużej wartości, chroniąc instalację i urządzenia przed uszkodzeniem.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja pozwala na gęste zabudowanie rozdzielnicy i oszczędność miejsca w szafie.
• Napięcie 230/400 V~: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych.

Zgodność z Normami

Wyłącznik nadprądowy S321 serii DX3 spełnia wymagania normy IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy S321 przeznaczony jest do ochrony przewodów i odbiorników przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Sprawdza się w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkich obiektów przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach.
• Zabezpieczenie linii zasilających urządzenia AGD i RTV.
• Ochrona odbiorników o charakterystyce rezystancyjnej (grzejnictwo) i małych silników.
• Instalacje wymagające wysokiej zdolności zwarciowej (25 kA) – np. w sąsiedztwie transformatorów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu znamionowego 25 A. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S321? Zdolność zwarciowa wynosi 25 kA przy napięciu 230/400 V~.
• Jaka charakterystyka wyzwalania jest dostępna? Wyłącznik posiada charakterystykę C, odpowiednią do obwodów z umiarkowanym prądem rozruchowym.
• Czy wyłącznik nadprądowy S321 można stosować w instalacjach trójfazowych? Tak, napięcie znamionowe 400 V~ umożliwia jego użycie w obwodach międzyfazowych, natomiast jako aparat jednobiegunowy przeznaczony jest do ochrony pojedynczej fazy.
