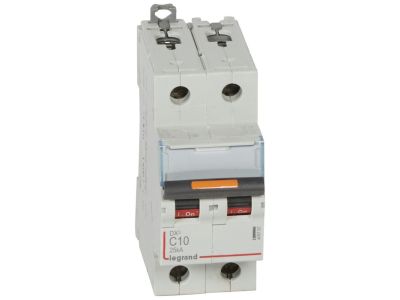

Wyłącznik nadprądowy S320 2P C 10A 25kA serii DX3 | 409767 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S320 serii DX3 o symbolu 409767 to dwubiegunowe urządzenie zabezpieczające o prądzie znamionowym 10 A i wysokiej zdolności zwarciowej 25 kA. Charakterystyka wyzwalania C gwarantuje selektywną ochronę obwodów z silnikami i odbiornikami o podwyższonym prądzie rozruchowym. Szerokość 2 modułów (35 mm) zapewnia kompaktową zabudowę w rozdzielnicy.

• Prąd znamionowy In 10 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i mniejszych odbiorników w instalacjach mieszkaniowych i przemysłowych.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Wysoka odporność na skutki zwarć w sieciach o dużym prądzie zwarcia, zapewniająca bezpieczeństwo i ciągłość ochrony.
• Charakterystyka wyzwalania C: Opóźnione wyzwalanie dla prądów 5-10 In – idealna do odbiorników o charakterze indukcyjnym (silniki, transformatory) oraz w instalacjach, gdzie wymagana jest selektywność.
• Napięcie pracy 230/400 V~: Przeznaczony zarówno do obwodów jednofazowych (230 V), jak i trójfazowych (400 V) w sieciach TN, TT, IT.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy – łatwy montaż na szynie TH35 i wygodne łączenie z innymi urządzeniami modułowymi.

Zgodność z Normami

Wyłącznik nadprądowy S320 spełnia wymagania normy IEC/EN 60947-2 – międzynarodowego standardu dla łączników niskonapięciowych. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy DX3 – 25 kA znajduje zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia przed przeciążeniem i zwarciem. Dzięki charakterystyce C sprawdza się w obwodach z urządzeniami o zwiększonym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory, kompresory w obiektach przemysłowych.
• Selektywna współpraca z wyłącznikami różnicowoprądowymi w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w instalacjach tymczasowych, placach budowy i rozdzielnicach sterowniczych – prąd 10 A i 25 kA zapewniają uniwersalność.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 10 A. Moment dokręcania zacisków – stosować się do dokumentacji producenta. Po zamontowaniu sprawdzić prawidłowość połączeń oraz działanie mechanizmu (test ręczny dźwignią).

FAQ

• Czy wyłącznik nadprądowy S320 nadaje się do ochrony silników? Tak, charakterystyka wyzwalania C (5-10 In) jest zalecana do zabezpieczania obwodów z silnikami, kompresorami i transformatorami, które generują wyższe prądy rozruchowe.
• Jaki jest stopień ochrony wyłącznika? W danych produktu nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada ochronę IP20 od strony czołowej – szczegóły należy sprawdzić w dokumentacji technicznej producenta.
• Czy wyłącznik jest jednobiegunowy czy dwubiegunowy? Jest to wyłącznik dwubiegunowy (2P) – rozłącza oba bieguny (L i N) w instalacji jednofazowej 230 V lub dwa bieguny fazowe w układzie 400 V. Służy do całkowitego odłączenia obwodu od zasilania.
