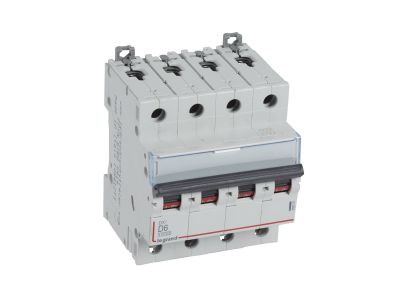

Wyłącznik nadprądowy S314 4P D 6A 10000A serii DX3 | 409529 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 o symbolu 409529 to czterobiegunowy aparat modułowy z charakterystyką D i prądem znamionowym 6 A. Dzięki zdolności zwarciowej wynoszącej 10 000 A (wg IEC/EN 60898-1) oraz 16 000 A (wg IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji i odbiorników w warunkach zwarciowych. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Charakterystyka D: przeznaczona do obwodów z urządzeniami o dużym prądzie rozruchowym (silniki, transformatory) – eliminuje niepożądane wyłączenia przy załączaniu.
• Prąd znamionowy 6 A: zabezpiecza przewody i odbiorniki przed przeciążeniem, zapewniając bezpieczną pracę w obwodach o niskim obciążeniu ciągłym.
• Znamionowa zwarciowa zdolność łączeniowa 10/16 kA: gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc instalację przed uszkodzeniem.
• 4 moduły szerokości 17,5 mm: kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, jednocześnie ułatwiając prowadzenie przewodów.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy z serii DX3, a także łączyć z blokami różnicowoprądowymi – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 jest zgodny z normami IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (16 000 A) dla napięcia 230/400 V~. Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z wymaganiami DIN.

Zastosowanie

Wyłącznik nadprądowy S314 z charakterystyką D znajduje zastosowanie wszędzie tam, gdzie występują duże prądy rozruchowe, a także w instalacjach wymagających selektywności i niezawodności działania. Sprawdza się w:

• Ochronie obwodów silników elektrycznych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Zabezpieczaniu transformatorów i dławików przed skutkami przeciążeń i zwarć.
• Instalacjach automatyki budynkowej, gdzie sterowanie odbiornikami odbywa się za pomocą styczników lub przekaźników.
• Jako zabezpieczenie główne lub odgałęźne w rozdzielnicach głównych i podrzędnych w systemach rozdziału energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed montażem należy sprawdzić, czy parametry obwodu (prąd, napięcie, spodziewany prąd zwarciowy) nie przekraczają wartości znamionowych. Przekrój przewodów dobrać zgodnie z normami (np. 1,5–6 mm² dla 6 A). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (zwykle ok. 2–3 Nm). Zaleca się również zapewnienie odpowiedniego chłodzenia – nie przekraczać temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, wyłącznik S314 umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na sygnalizację stanu lub zdalne sterowanie.
• Do jakich obwodów zaleca się charakterystykę D? Charakterystyka D jest dedykowana obwodom z dużymi prądami rozruchowymi, np. silniki indukcyjne, transformatory, lampy wyładowcze – zapobiega wyłączeniom przy załączaniu.
• Jak szeroki jest wyłącznik i na jakiej szynie montuje się? Wyłącznik ma szerokość 4 modułów (70 mm) i montuje się go na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej.
