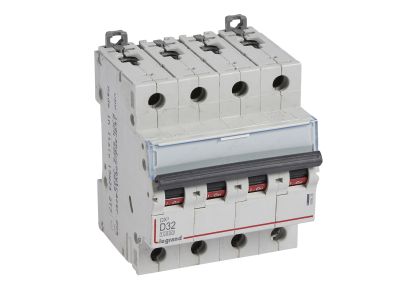

Wyłącznik nadprądowy S314 4P D 32A 10kA serii DX3 | 409536 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 (symbol 409536) to czterobiegunowy wyłącznik o prądzie znamionowym 32 A i charakterystyce wyzwalania D. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach. Urządzenie zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w obwodach wymagających selektywnego wyzwalania przy wysokich prądach rozruchowych.

• Prąd znamionowy 32 A: Umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Charakterystyka D: Zapewnia selektywne wyzwalanie przy wysokich prądach rozruchowych, idealna do ochrony silników elektrycznych, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączenie zwarć nawet w sieciach o podwyższonej mocy zwarciowej, zwiększając bezpieczeństwo instalacji.
• Konstrukcja 4-biegunowa (4P): Pozwala na jednoczesne zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego w sieci 400 V, co jest szczególnie istotne w układach trójfazowych z przewodem N.
• Kompatybilność z akcesoriami DX3 i systemem HX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe, a także łatwe przyłączanie za pomocą szyn grzebieniowych – elastyczna rozbudowa instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (zdolność łączeniowa 16 kA). Posiada certyfikat CE i jest zgodny z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach budynkowych, przemysłowych oraz rozdzielnicach. Dzięki charakterystyce D sprawdza się w miejscach o podwyższonych prądach rozruchowych.

• Zabezpieczanie silników elektrycznych, transformatorów, dźwigów, sprężarek i innych urządzeń o dużym prądzie rozruchu.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych oraz obiektach przemysłowych.
• Stosowanie w systemach rozdziału energii zgodnych z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.
• Wyposażenie dodatkowych modułów (styków pomocniczych, wyzwalaczy) umożliwia zastosowanie w układach automatyki i zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 32 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do przyłączania w celu zachowania niezawodności połączeń.

FAQ

• Czy wyłącznik S314 można wyposażyć w blok różnicowoprądowy? Tak, możliwe jest przyłączanie bloków różnicowoprądowych z serii DX3, co dodatkowo zwiększa ochronę przeciwporażeniową instalacji.
• Jaka jest szerokość wyłącznika? Szerokość wynosi 4 moduły (4 × 17,5 mm = 70 mm), co odpowiada standardowym gniazdom w rozdzielnicach modułowych.
• Jakie akcesoria można dołączyć do tego modelu? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/podnapięciowe oraz napędy z serii DX3, rozszerzając funkcjonalność układu.
