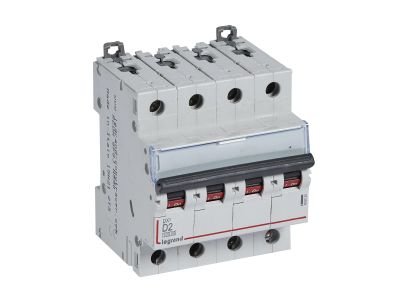

Wyłącznik nadprądowy S314 4P D 2A 10000A serii DX3 | 409526 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 (symbol 409526) to czterobiegunowy aparat o charakterystyce D i prądzie znamionowym 2 A, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę w instalacjach przemysłowych i budynkowych. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35.

• Charakterystyka D: Zaprojektowana do obwodów z dużymi prądami rozruchowymi, np. silników czy transformatorów – wyzwalanie następuje przy 10–20-krotności prądu znamionowego, co zapobiega niepotrzebnym wyłączeniom.
• Prąd znamionowy 2 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia LED, sterowników PLC czy sygnalizacji.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych, gwarantująca bezpieczeństwo instalacji i urządzeń.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalne rozdział energii i współpracę z innymi aparatami w rozdzielnicy.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także łączyć z blokami różnicowoprądowymi.

Zgodność z Normami

Wyłącznik nadprądowy S314 DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce D i prądowi 2 A wyłącznik znajduje zastosowanie w obwodach, gdzie występują chwilowe przeciążenia rozruchowe. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Zabezpieczanie obwodów silników elektrycznych o małej mocy (np. wentylatorów, pomp).
• Ochrona obwodów oświetlenia z dużymi prądami załączenia (lampy wyładowcze, LED z zasilaczami impulsowymi).
• Sterowanie i sygnalizacja w szafach sterowniczych, gdzie wymagane jest selektywne wyłączanie.
• Instalacje automatyki budynkowej (BMS) z odbiornikami indukcyjnymi.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Szerokość 4 modułów (70 mm). Przyłącza przewodów należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego (2 A). Możliwe jest łączenie szynami grzebieniowymi lub sztyftowymi, a także wyposażenie w akcesoria (styki pomocnicze, wyzwalacze, napędy) oraz dołączanie bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S314 posiada podświetlenie LED? Nie, dźwignia załączająca jest czarna, bez podświetlenia. Stan załączenia określa się wizualnie po położeniu dźwigni.
• Jaka jest charakterystyka wyzwalania? Wyłącznik ma charakterystykę D, co oznacza wyzwalanie przy prądzie od 10 do 20 razy większym od prądu znamionowego (2 A). Jest przeznaczony do obwodów z dużymi prądami rozruchowymi.
• Czy można rozbudować wyłącznik o elementy dodatkowe? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów z serii DX3 oraz dołączania bloków różnicowoprądowych. Wszystkie akcesoria są kompatybilne z tym modelem.
