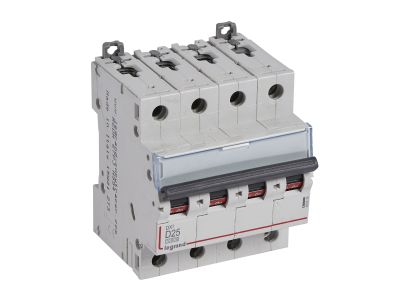

Wyłącznik nadprądowy S314 4P D 25A 10000A serii DX3 | 409535 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 to czterobiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 25 A, przystosowany do pracy w sieci 230/400 V~. Dzięki zwarciowej zdolności łączeniowej do 10 kA (wg IEC/EN 60898-1) i 16 kA (wg IEC/EN 60947-2) zapewnia niezawodne odłączenie w przypadku zwarć w instalacjach mieszkaniowych i przemysłowych. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka wyzwalania przy normalnym obciążeniu.
• Charakterystyka D: przeznaczona do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym – selektywne wyzwalanie przy przeciążeniach i zwarciu.
• Czterobiegunowa konstrukcja (4P): umożliwia jednoczesne odłączanie wszystkich trzech faz i neutralnego, co jest wymagane w instalacjach trójfazowych.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): gwarantuje bezpieczne wyłączenie prądów zwarciowych o dużej energii, chroniąc przewody i odbiorniki.
• Możliwość rozbudowy: dodatkowe styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3 umożliwiają dostosowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 409535 jest zgodny z normami IEC/EN 60898-1 (dla instalacji niskiego napięcia w budynkach) oraz IEC/EN 60947-2 (dla aparatury przemysłowej). Posiada certyfikat CE oraz jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S314 znajduje zastosowanie w obwodach wymagających selektywnego zabezpieczenia przed przeciążeniami i zwarciami w instalacjach trójfazowych.

• Zabezpieczenie obwodów silnikowych w maszynach i urządzeniach przemysłowych
• Ochrona obwodów zasilających transformatory, dławiki i inne odbiorniki o dużym prądzie rozruchowym
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej i przemysłowych
• Element rozbudowanych systemów automatyki i sterowania z wykorzystaniem styków pomocniczych i wyzwalaczy

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z wartością prądu znamionowego (25 A) i obciążalnością długotrwałą. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik nadprądowy S314 może być stosowany w instalacjach domowych? Tak, ale ze względu na charakterystykę D (prąd rozruchowy 10–20 I_n) zalecany jest głównie do obwodów z silnikami i transformatorami. W typowych obwodach gniazd i oświetlenia lepiej stosować charakterystykę B lub C.
• Jakie napięcie znamionowe ma wyłącznik? Napięcie znamionowe wynosi 230/400 V~ (faza-neutralny/faza-faza), co pozwala na pracę w sieciach trójfazowych TN, TT i IT.
• Czy można zamontować wyzwalacze lub styki pomocnicze? Tak, wyłącznik ma możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy z serii DX3, a także bloki różnicowoprądowe.
