Wyłącznik nadprądowy S314 4P D 20A 10000A serii DX3 | 409534 Legrand

Opis i Kluczowe Cechy

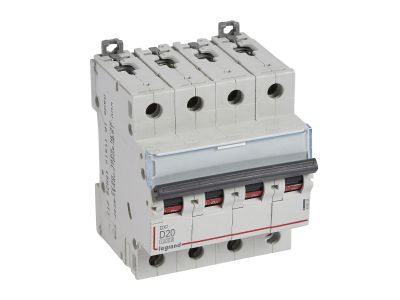

Wyłącznik nadprądowy S314 serii DX3 to czterobiegunowy aparat o charakterystyce D, prądzie znamionowym 20 A i napięciu 400 V~. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych i komercyjnych. Dzięki szerokości 4 modułów (70 mm) montowany jest na szynie TH35, co ułatwia instalację w standardowych rozdzielnicach.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o obciążeniu ciągłym do 20 A bez ryzyka przegrzania styków.
• Charakterystyka D (10–20 In): wyzwalanie przy wysokich prądach rozruchowych – idealna do zabezpieczania silników, transformatorów i urządzeń spawalniczych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): gwarantuje pewne wyłączenie nawet przy ekstremalnych prądach zwarciowych.
• Konstrukcja 4P (czterobiegunowa): umożliwia jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego (jeśli wymagane), zapewniając pełną ochronę obwodu.
• Możliwość rozbudowy: kompatybilność ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (10 kA) oraz IEC/EN 60947-2 (16 kA) dla napięcia 230/400 V~. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Charakterystyka D czyni ten wyłącznik szczególnie przydatnym w obwodach o wysokich prądach rozruchowych. Sprawdza się w:

• zabezpieczaniu obwodów silników elektrycznych w maszynach i urządzeniach przemysłowych,
• ochronie linii zasilających w rozdzielnicach przemysłowych i komercyjnych,
• instalacjach z transformatorami oraz urządzeniami spawalniczymi,
• systemach automatyki budynkowej i sterowania procesami wymagającymi wyłącznika o wysokiej selektywności.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 20 A. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta. Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Do jakich obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D jest przeznaczona do obwodów, w których występują wysokie prądy rozruchowe, np. silniki, transformatory, dźwigi – wyzwala przy prądach 10–20 krotności In.
• Czy wyłącznik S314 można rozbudować o wyzwalacz wzrostowy lub styk pomocniczy? Tak, urządzenie jest kompatybilne z modułami serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi i zanikowymi oraz napędami. Pozwala to na zdalne sterowanie i sygnalizację stanu.
• Jaką szerokość zajmuje wyłącznik w rozdzielnicy? Wyłącznik S314 ma szerokość 4 modułów (4 × 17,5 mm = 70 mm). Montowany jest na szynie TH35.
