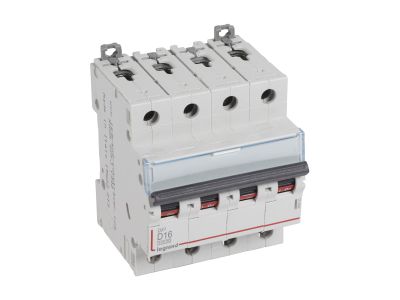

Wyłącznik nadprądowy S314 4P D 16A 10000A serii DX3 | 409533 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 to czterobiegunowy aparat o charakterystyce D i prądzie znamionowym 16 A, zaprojektowany do pracy w sieciach 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) zapewnia skuteczne wyłączanie zwarć w obwodach o znacznym obciążeniu. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach modułowych na szynie TH35.

• Charakterystyka D: Opóźnione wyzwalanie przy prądach 10–20 krotności In – idealna do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużych prądach rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 000 A (IEC/EN 60947-2): Wysoka skuteczność wyłączania zwarć, gwarantująca bezpieczeństwo instalacji i urządzeń.
• Montaż na szynie TH35 (4 moduły 17,5 mm): Standardowy, szybki i pewny montaż w rozdzielnicach – kompatybilność z aparaturą modułową.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Ułatwia rozdzielanie zasilania w grupach obwodów, oszczędza czas instalacji i poprawia estetykę.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe – elastyczność rozbudowy funkcji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi dyrektywami. Aparat przeznaczony do montażu w rozdzielnicach zgodnych z wymaganiami standardu DIN.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik S314 znajduje zastosowanie w obwodach, gdzie występują duże prądy rozruchowe oraz wymagana jest pewna ochrona przed skutkami zwarć.

• Zabezpieczanie obwodów silników elektrycznych (pompy, wentylatory, sprężarki) – charakterystyka D zapobiega wyłączeniom przy rozruchu.
• Ochrona transformatorów i zasilaczy impulsowych – prądy udarowe nie powodują zbędnych wyłączeń.
• Instalacje przemysłowe i komercyjne – w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest duża selektywność.
• Automatyka budynkowa – jako zabezpieczenie obwodów sterowania, oświetlenia przemysłowego i instalacji HVAC.

Wskazówki Montażowe

Montaż, podłączenie i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Do przyłączania przewodów używać odpowiedniego momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 16 A oraz warunków zwarciowych. Dopuszcza się stosowanie szyn grzebieniowych i sztyftowych – należy przestrzegać maksymalnych przekrojów.

FAQ

• Jaka jest charakterystyka D i do czego służy? Charakterystyka D oznacza, że wyłącznik wyzwala przy prądach od 10 do 20 krotności prądu znamionowego (In). Jest przeznaczona do obwodów, w których występują wysokie prądy rozruchowe, np. przy silnikach elektrycznych, transformatorach lub zasilaczach. Zapobiega zbędnym wyłączeniom podczas rozruchu.
• Czy można podłączyć szyny grzebieniowe do tego wyłącznika? Tak, wyłącznik S314 posiada zaciski przystosowane do przyłączania szyn grzebieniowych oraz szyn sztyftowych. Ułatwia to rozdzielanie zasilania w grupach obwodów i skraca czas montażu.
• Czy wyłącznik można rozbudować o blok różnicowoprądowy? Tak, istnieje możliwość dołączenia bloków różnicowoprądowych z serii DX3. W ten sposób można uzyskać funkcję wyłącznika różnicowoprądowego (RCD) w jednym aparacie, co oszczędza miejsce w rozdzielnicy.
