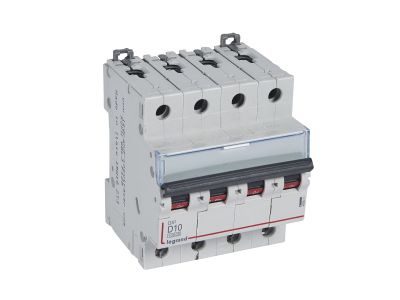

Wyłącznik nadprądowy S314 4P D 10A 10000A serii DX3 | 409531 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 (numer katalogowy 409531) to czterobiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 10 A, przeznaczony do pracy w sieciach 400 V~. Jego wysoka zwarciowa zdolność łączeniowa – 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2 – zapewnia skuteczne wyłączanie prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i odbiorników. Szerokość 4 modułów (17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 10 A, charakterystyka D: Gwarantuje selektywne zabezpieczenie obwodów z odbiornikami o wysokim prądzie rozruchu (np. silniki, transformatory) – wyzwalanie następuje przy prądzie 10–20 krotności In, co zapobiega niepotrzebnym wyłączeniom.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2): Podwójna certyfikacja oznacza bezpieczeństwo zarówno w instalacjach domowych, jak i przemysłowych – wysoki margines bezpieczeństwa przy zwarciu.
• 4 bieguny, napięcie 400 V~: Przeznaczony do sieci trójfazowych z przewodem neutralnym, umożliwia kompleksowe zabezpieczenie wszystkich faz i N w jednym module.
• Montaż na szynie TH35 (wspornik DIN) i kompatybilność z systemem HX3: Łatwa i szybka instalacja w rozdzielnicach modułowych oraz możliwość zastosowania w Systemie Optymalnego Rozdziału Energii HX3 do 125 A – elastyczność konfiguracji.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – aparat rośnie wraz z potrzebami instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (aparatura do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura do zastosowań przemysłowych). Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi. Wysoka zdolność zwarciowa w obu standardach potwierdza jego uniwersalność.

Zastosowanie

Wyłącznik nadprądowy S314 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe w sieciach trójfazowych 400 V. Dzięki charakterystyce D doskonale sprawdza się w obwodach z odbiornikami o dużym prądzie rozruchowym.

• Zabezpieczanie obwodów silników elektrycznych, transformatorów, dźwigów i innych urządzeń z charakterystyką indukcyjną.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach budynków komercyjnych i przemysłowych.
• Stosowanie w systemach rozdzielczych HX3 – optymalne zarządzanie energią do 125 A.
• Instalacje wymagające selektywności – charakterystyka D umożliwia dobranie kaskady zabezpieczeń bez zbędnych wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Aparat należy zamocować na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (min. 1,5 mm² dla 10 A). Moment dokręcania zacisków śrubowych stosować według dokumentacji producenta (zwykle 2–3 Nm). W przypadku stosowania szyn grzebieniowych lub sztyftowych należy upewnić się o ich kompatybilności z serią DX3. Przed pierwszym załączeniem sprawdzić poprawność połączeń i działanie sąsiednich aparatów.

FAQ

• Czy wyłącznik nadprądowy S314 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni (góra – załączony, dół – wyłączony/wyzwolony).
• Jaki jest stopień ochrony tego wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicach standardowy stopień ochrony to IP20 (ochrona przed dotknięciem palcem). Dokładny stopień ochrony wynika z obudowy rozdzielnicy – sam wyłącznik nie ma określonego IP w dostarczonych danych.
• Czy styk wyłącznika jest normalnie zamknięty czy otwarty? W stanie załączenia (dźwignia w górę) styki są zwarte – przewodzą prąd. W stanie wyzwolenia (dźwignia w dół) styki są otwarte. Jest to standardowy styk normalnie zamknięty (NO – normally open) w kontekście obwodu głównego, ale w terminologii wyłączników nadprądowych mówi się o styku roboczym, który w normalnej pracy jest zamknięty.
