Wyłącznik nadprądowy S314 4P C 80A 10kA serii DX3 | 409362 Legrand

Opis i Kluczowe Cechy

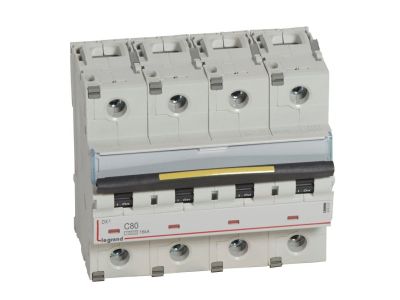

Wyłącznik nadprądowy S314 4P C 80A serii DX3 (numer katalogowy 409362) to czterobiegunowy aparat modułowy o prądzie znamionowym 80 A i charakterystyce wyzwalania C. Dzięki prądowi 80 A zabezpiecza obwody o znacznym obciążeniu przed skutkami przeciążeń i zwarć, a zdolność zwarciowa 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) gwarantuje skuteczne wyłączenie w przypadku zwarcia w sieciach o wysokiej mocy. Szerokość 6 modułów (105 mm) pozwala na łatwy montaż w standardowych rozdzielnicach.

• Prąd znamionowy 80 A: przeznaczony do zabezpieczania obwodów o dużym zapotrzebowaniu prądowym, minimalizuje ryzyko przegrzania przewodów.
• Charakterystyka C: dedykowana do zabezpieczania obwodów odbiorników o umiarkowanych prądach rozruchowych, np. silników, transformatorów.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka pewność wyłączenia zwarć w instalacjach domowych i przemysłowych.
• Napięcie znamionowe 400 V~: kompatybilny z typowymi sieciami trójfazowymi, zapewnia bezpieczną pracę w systemach 400 V.
• Szerokość 6 modułów (17,5 mm każdy): łatwa integracja w rozdzielnicach modułowych, oszczędność miejsca przy 4-biegunowym wykonaniu.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC 60898-1 (dla instalacji domowych) oraz IEC 60947-2 (dla zastosowań przemysłowych), co potwierdza jego wszechstronność i bezpieczeństwo użytkowania. Posiada certyfikat CE.

Zastosowanie

Wyłącznik S314 przeznaczony jest do montażu w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych, przemysłowych oraz mieszkalnych. Chroni obwody przed skutkami przeciążeń i zwarć, zapewniając ciągłość dostaw energii.

• Zabezpieczanie obwodów silnikowych, grzewczych i oświetleniowych o dużym poborze prądu.
• Ochrona linii zasilających w rozdzielnicach głównych budynków użyteczności publicznej.
• Stosowanie w instalacjach przemysłowych z wymaganą zdolnością zwarciową 16 kA.
• Wymiana w istniejących rozdzielnicach modułowych jako zabezpieczenie 4-biegunowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 80 A i obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S314? Zgodnie z normą IEC 60898-1 wynosi 10 kA, natomiast według IEC 60947-2 – 16 kA, co umożliwia stosowanie w różnych typach instalacji.
• Ile modułów zajmuje ten wyłącznik? Wyłącznik S314 4P ma szerokość 6 modułów (105 mm), co jest standardem dla czterobiegunowych aparatów 80 A.
• Jakie napięcie znamionowe ma wyłącznik? Napięcie znamionowe wynosi 400 V~, co pozwala na pracę w typowych sieciach trójfazowych.
