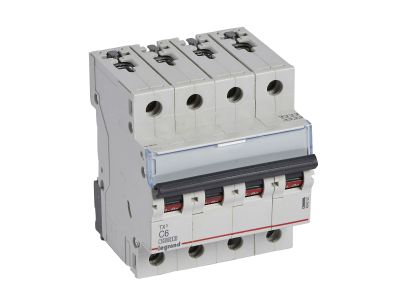

Wyłącznik nadprądowy S314 4P C 6A 10kA serii TX3 | 404252 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P C 6A 10kA serii TX3 (symbol 404252) to czterobiegunowe urządzenie przeznaczone do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Prąd znamionowy 6 A pozwala zabezpieczać obwody o małym obciążeniu, natomiast zwarciowa zdolność łączeniowa 10 kA (wg IEC 60898-1) zapewnia skuteczne wyłączenie w przypadku zwarcia. Szerokość 4 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicy na szynie TH35.

• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając ochronę instalacji i urządzeń.
• Charakterystyka wyzwalania C: dostosowana do obciążeń o podwyższonym prądzie rozruchowym (silniki, transformatory, lampy wyładowcze), co zapobiega niepotrzebnym wyłączeniom.
• Napięcie znamionowe 400 V AC: dedykowany do obwodów trójfazowych (4-biegunowy), odpowiedni do rozdzielnic głównych i podrozdzielni w instalacjach przemysłowych i budynkowych.
• Montaż na szynie TH35 (DIN): szybki i pewny sposób instalacji w standardowych rozdzielnicach; możliwość łączenia szyną grzebieniową lub sztyftową dla oszczędności miejsca i czasu.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy umożliwiają rozbudowę funkcji sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy S314 4P C 6A znajduje zastosowanie w obwodach wymagających ochrony przed przeciążeniem i zwarciem, szczególnie tam, gdzie występują obciążenia o charakterze indukcyjnym lub pojemnościowym.

• Ochrona obwodów silników elektrycznych małej mocy, transformatorów sterowniczych i zasilaczy.
• Zabezpieczenie linii oświetleniowych (szczególnie lamp LED, jarzeniowych) w budynkach użyteczności publicznej.
• Ochrona gniazd wtyczkowych i obwodów odbiorczych w instalacjach przemysłowych o prądzie znamionowym 6 A.
• Budowa rozdzielnic podrzędnych i głównych w systemach automatyki budynkowej (sterowanie oświetleniem, wentylacją).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 6 A i obciążalnością prądową instalacji. Moment dokręcania zacisków stosować według dokumentacji producenta. Dopuszcza się łączenie szynami grzebieniowymi lub sztyftowymi – nie wolno podłączać bloków różnicowoprądowych (brak możliwości współpracy).

FAQ

• Jakie są wartości zwarciowej zdolności łączeniowej tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA, natomiast według IEC 60947-2 – 16 kA, co zapewnia bezpieczeństwo w różnych typach instalacji.
• Czy mogę podłączyć do tego wyłącznika blok różnicowoprądowy? Nie, model S314 4P C 6A nie obsługuje bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy stosować osobne wyłączniki różnicowoprądowe w obwodzie.
• Jaką charakterystykę wyzwalania ma ten wyłącznik i do jakich obciążeń jest przeznaczony? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego, co jest optymalne dla obwodów z obciążeniami o podwyższonym prądzie rozruchowym, np. silniki, transformatory, lampy wyładowcze.
