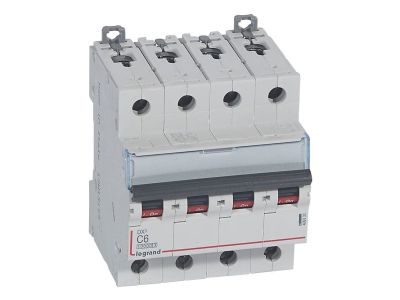

Wyłącznik nadprądowy S314 4P C 6A 10000A serii DX3 | 409333 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P C 6A 10000A serii DX3 (symbol 409333) to czterobiegunowy wyłącznik o charakterystyce C, prądzie znamionowym 6A i znamionowej zwarciowej zdolności łączeniowej 10 000 A (według IEC/EN 60898-1) oraz 16 kA (według IEC/EN 60947-2) przy napięciu 230/400 V~. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm). Zapewnia niezawodną ochronę obwodów przed przeciążeniem i zwarciem, a dzięki zgodności z systemem Optymalnego Rozdziału Energii HX3 umożliwia elastyczną rozbudowę instalacji.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia lub gniazd w instalacjach domowych i przemysłowych – minimalizuje ryzyko przegrzania przewodów.
• Charakterystyka C: Wyzwalanie przy prądzie 5÷10 krotności prądu znamionowego – idealna do obwodów zasilających silniki, transformatory i inne odbiorniki o charakterze indukcyjnym, które generują krótkie prądy rozruchowe.
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka odporność na prądy zwarciowe zgodna z normami IEC/EN 60898-1 i IEC/EN 60947-2 – gwarantuje bezpieczeństwo instalacji nawet w warunkach podwyższonego ryzyka zwarć.
• Szerokość 4 moduły (70 mm): Kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, ułatwiając estetyczne i funkcjonalne rozmieszczenie aparatury.
• Możliwość rozbudowy i kompatybilność z systemem HX3: Możliwość przyłączania szyn grzebieniowych/sztyftowych, montażu styków pomocniczych, wyzwalaczy wzrostowych i napędów z serii DX3 oraz bloków różnicowoprądowych – zwiększa wszechstronność i dostosowanie do zmieniających się potrzeb.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 000 A przy 230/400 V~). Posiada certyfikat CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S314 znajduje szerokie zastosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest ochrona obwodów odbiorczych przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych i biurowych.
• Zabezpieczenie linii zasilających silniki elektryczne, pompy, wentylatory i inne odbiorniki o charakterze indukcyjnym (dzięki charakterystyce C).
• Stosowanie w instalacjach przemysłowych o podwyższonych wymaganiach zwarciowych – do 16 kA zgodnie z IEC/EN 60947-2.
• Element systemu Optymalnego Rozdziału Energii HX3 (do 125 A) – umożliwia budowę bezpiecznych i elastycznych układów rozdziału energii.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że instalacja jest odłączona od źródła zasilania. Urządzenie montuje się na szynie montażowej TH35 (35 mm) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać odpowiednio do prądu znamionowego zabezpieczanego obwodu. Momenty dokręcania zacisków – stosuj wartości podane w karcie katalogowej produktu.

FAQ

• Czy wyłącznik nadprądowy S314 ma podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia sygnalizuje położenie czarnej dźwigni (ON/OFF).
• Jaki jest stopień ochrony wyłącznika S314? Standardowo dla aparatury modułowej montowanej w rozdzielnicy stopień ochrony wynosi IP20 (ochrona przed dotykiem palcem). Dokładne dane znajdują się w dokumentacji technicznej produktu.
• Jak wyłącznik reaguje na przeciążenie i zwarcie? Charakterystyka C powoduje wyzwolenie wyłącznika w zakresie 5÷10 krotności prądu znamionowego (Iₙ = 6 A) – opóźnione dla przeciążeń, bezzwłoczne dla zwarć. Po ustąpieniu zakłócenia urządzenie można ponownie ręcznie załączyć.
